KLOTZ光纖同軸纜線
hybrid cable

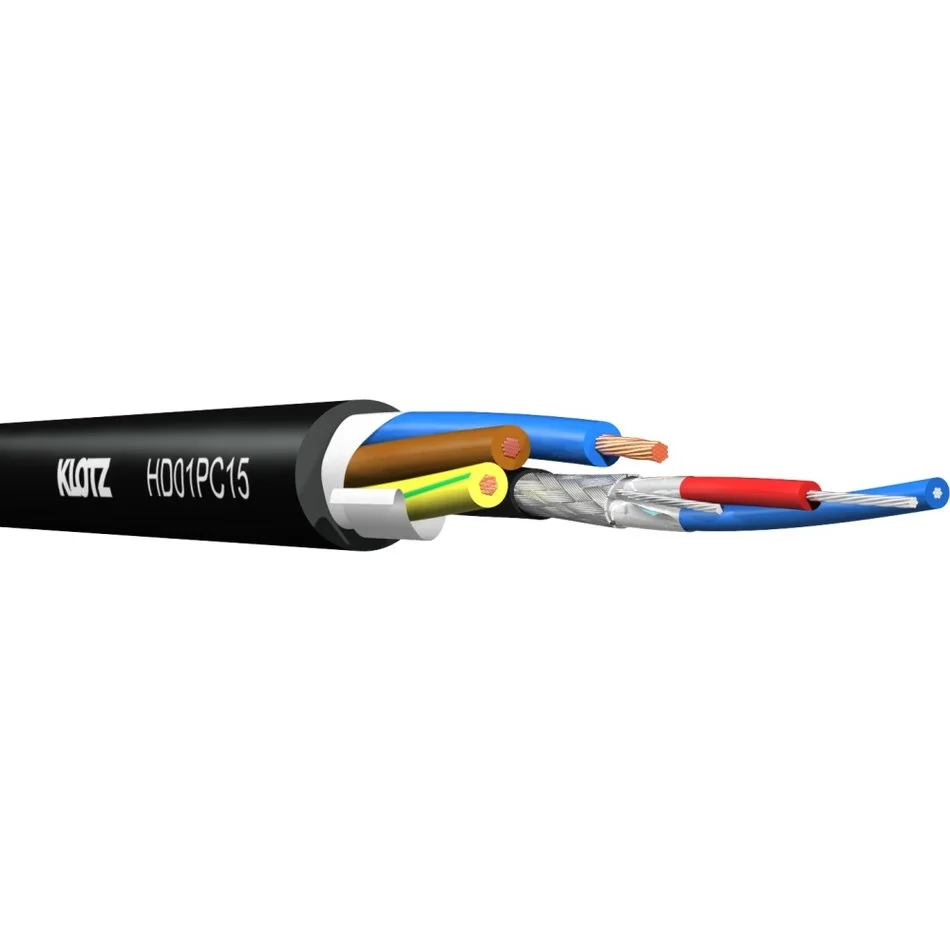

HD01PC ( PVC護套 )
1 x數位訊號 110 Ohm + 1 x電源 (3x 1.5 mm² / 2.5 mm²) + 示蹤標記
整體:
- 外徑:11.5 mm
- 纏帶:抓毛絨
- 外層護套:PVC
audio線:
- 導體:鍍錫銅絞線 7 x 0.20 mm
- 絕緣:泡沫PE
- 隔離網:包鋁(AL/PET)+ 鍍錫接地線+ 鍍錫銅編織式,覆蓋率85%
- 電容:47 pF/m
- 特性阻抗:110 Ω
- 護套:PVC, Ø 4.5 mm, 黑
- 衰減 [dB/100m]:1 MHz (2.3) / 3 MHz (3.9) / 10 MHz (6.9)
電源線:
- 導體:裸銅絞線, 細線依據規範DIN VDE 0295 / IEC 60228, class 5
- 顏色:藍, 咖啡, 黃/綠
- 導體電阻:12.5 Ω/km resp. 7.5 Ω/km
- 絕緣電阻:> 0.01 MΩ x km
- 額定電壓:300/500 V
- 測試電壓:2000 V

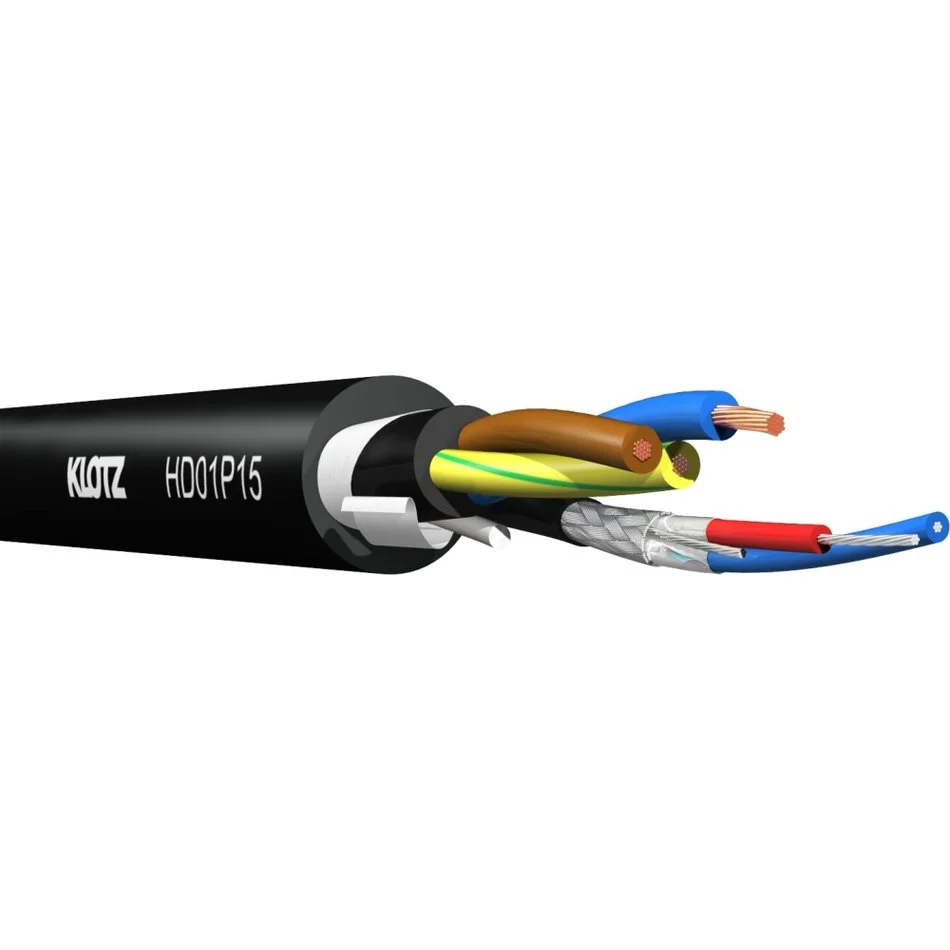

HD01P ( PVC護套 )
1 x 數位訊號 110 Ohm + 1 x 電源 (3x 1.5 mm²/ 2.5 mm²) + 示蹤標記
整體:
- 外徑:15.4 mm / 17.8 mm
- 導體截面:1.5 mm² / 2.5 mm²
- 纏帶:抓毛絨
- 外層護套:PVC
audio線:
- 導體:鍍錫銅絞線 7 x 0.20 mm
- 絕緣:泡沫PE
- 隔離網:包鋁(AL/PET)+ 鍍錫接地線+ 鍍錫銅編織式,覆蓋率85%
- 電容:47 pF/m
- 導體電阻:< 85 Ω/km
- 特性阻抗:110 Ω
- 護套:PVC, Ø 4.5 mm, 黑
- 衰減 [dB/100m]:1 MHz (2.3) / 3 MHz (3.9) / 10 MHz (6.9)
電源線:
- 導體:裸銅絞線, 細線依據規範DIN VDE 0295 / IEC 60228, class 5
- 導體截面:3x 1.5 mm² resp. / 3x 2.5 mm²
- 絕緣:PVC
- 蕊數:3
- 護套:PVC, Ø 8.3 / 10.2 mm, 黑
- 導體電阻:12.5 Ω/km resp. 7.5 Ω/km
- 絕緣電阻:> 0.01 MΩ x km
- 額定電壓:300/500 V
- 測試電壓:2000 V

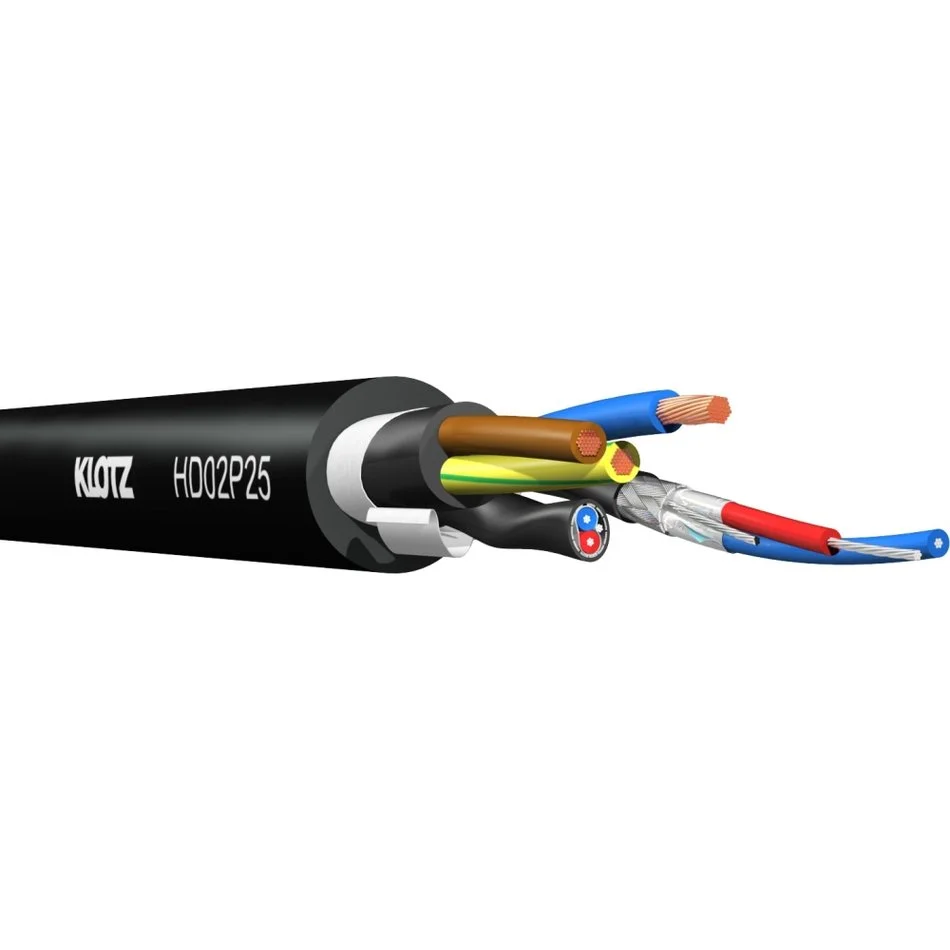

HD02P25 ( PVC護套 )
2 x 訊號 110 Ohm + 1 x 電源 (3x 2.5 mm²) + 示蹤標記
整體:
- 外徑:18.3 mm
- 纏帶:抓毛絨
- 外層護套:PVC
audio線:
- 導體:鍍錫銅絞線 7 x 0.20 mm
- 絕緣:泡沫PE
- 隔離網:包鋁(AL/PET)+ 鍍錫接地線+ 鍍錫銅編織式,覆蓋率85%
- 電容:47 pF/m
- 導體電阻:> 85 Ω/km
- 特性阻抗:110 Ω
- 護套:PVC, Ø 4.5 mm, 黑
- 衰減 [dB/100m]:1 MHz (2.3) / 3 MHz (3.9) / 10 MHz (6.9)
電源線:
- 導體:裸銅絞線, 細線依據規範DIN VDE 0295 / IEC 60228, class 5
- 絕緣:PVC
- 蕊數:3
- 護套:PVC, Ø 10.0 mm, 黑
- 絕緣電阻:> 0.01 MΩ x km
- 額定電壓:300/500 V
- 測試電壓:2000 V
HD04P25 ( PVC護套 )
4 x 訊號 110 Ohm + 3 x 電源 2.5 mm² + 示蹤標記
整體:
- 外徑:19.2 mm
- 纏帶:抓毛絨
- 外層護套:PVC
audio線:
- 導體:鍍錫銅絞線 7 x 0.20 mm
- 絕緣:泡沫PE
- 隔離網:包鋁(AL/PET)+ 鍍錫接地線+ 鍍錫銅編織式,覆蓋率85%
- 電容:47 pF/m
- 導體電阻:<85 Ω/km
- 特性阻抗:110 Ω
- 護套:PVC, Ø 4.5 mm, 黑
- 衰減 [dB/100m]:1 MHz (2.3) / 3 MHz (3.9) / 10 MHz (6.9)
電源線:
- 導體:裸銅絞線, 細線依據規範DIN VDE 0295 / IEC 60228, class 5
- 絕緣:PVC
- 蕊數:3
- 護套:PVC, Ø 8.3/10.2 mm, 黑
- 導體電阻:7.5 Ω/km
- 絕緣電阻:> 0.01 MΩ x km
- 額定電壓:300/500 V
- 測試電壓:2000 V

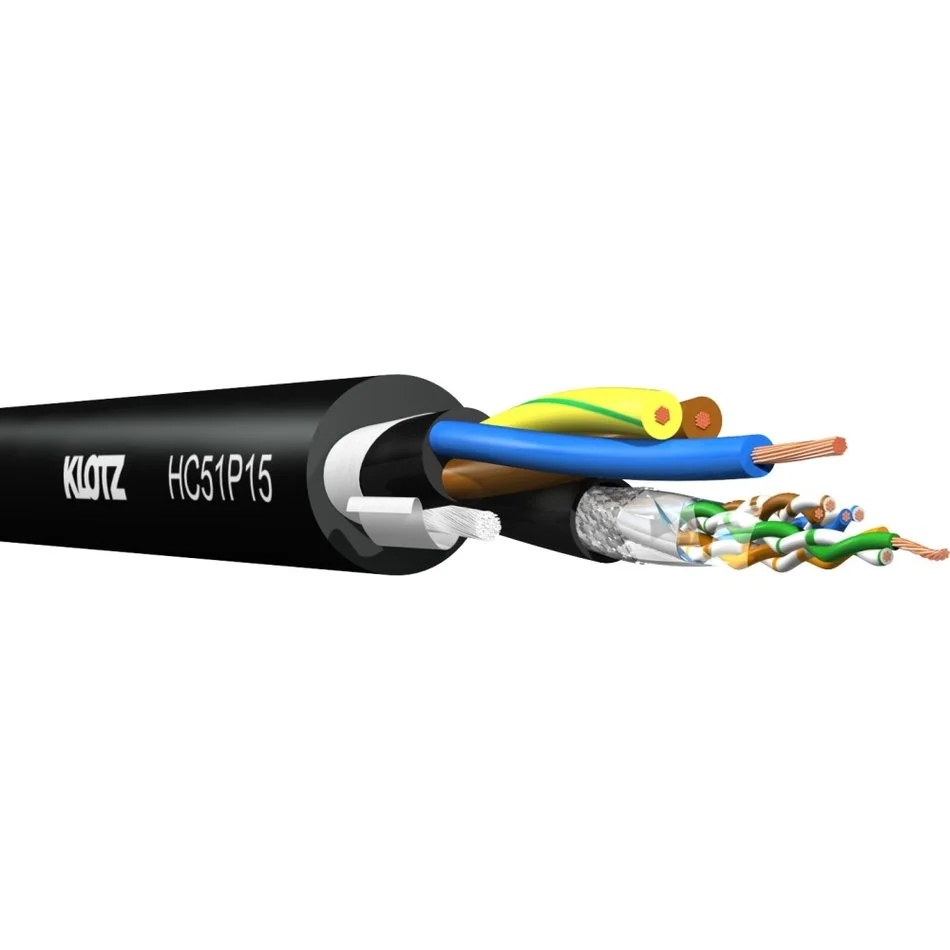

HC5..P15 ( PVC護套 )
1 或 2 x CAT5e跳線 + 1 x 電源 (3x2.5 mm²) + 示蹤標記
整體:
- 外徑:15 mm / 16.1 mm
- 纏帶:抓毛絨
- 外層護套:PVC
- 最小彎曲半徑:10 x 外徑
訊號線:
- 類型:CAT5-Patch SF/UTP
- 導體:裸銅絞線 7 x 0.16 mm (AWG 26/7)
- 絕緣:泡沫PE
- 蕊芯絞合:4對絞合
- 隔離網:包鋁(AL/PET)+ 鍍錫接地線+ 鍍錫銅編織式,覆蓋率>85%
- 電容:47 pF/m
- 導體電阻:140 Ω/km
- 特性阻抗:100 Ohm ± 15 %
- 護套:PVC, Ø 5,8 mm, 黑
- 衰減 [dB/100m]:10 MHz (8.4) / 100 MHz (29.9)
電源線:
- 導體:裸銅絞線, 細線依據規範DIN VDE 0295 / IEC 60228, class 5
- 導體截面:3 x 1.5 mm²
- 絕緣:PE
- 蕊數:3
- 護套:PVC, Ø 6.7 mm, 黑
- 導體電阻:13 Ω/km
- 絕緣電阻:> 0.01 MΩ x km
- 最大工作電壓:250 V
- 測試電壓:2000 V

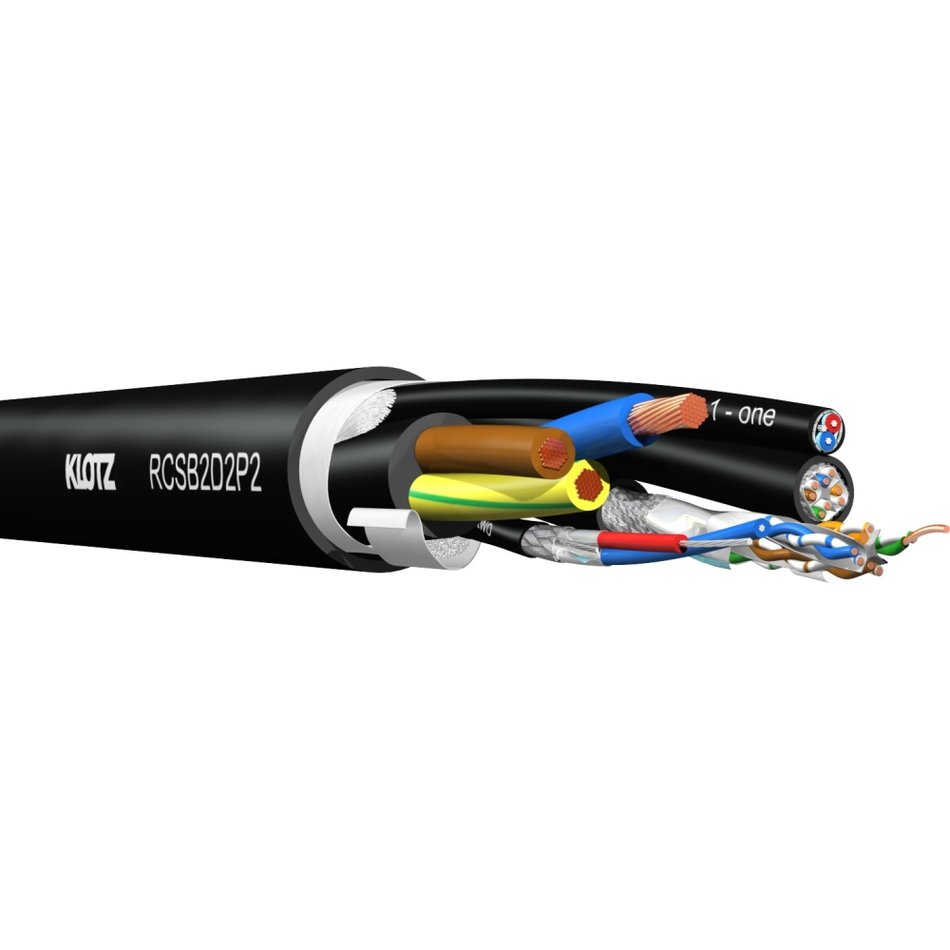

RCSB2D2P2 ( PVC護套 )
2 x 訊號CAT5e線 + 2 x audio線 +
1 x 電源 (3x 2.5 mm²) + 示蹤標記
整體:
- 外徑:20.6 mm
- 纏帶:抓毛絨
- 外層護套:PVC
- 最小彎曲半徑:10 x 外徑
訊號線:
- 類型:CAT5e, AWG 24/1, F/UTP
- 導體:實心銅線 Ø 0.52 mm
- 絕緣:泡沫PE
- 蕊線絞合:4對絞合, 中央PE貫穿
- 隔離網:包鋁(AL/PET)+ 鍍錫銅編織式,覆蓋率80%
- 電容:50 pF/m
- 導體電阻:85 Ω/km
- 特性阻抗:100 Ohm ± 15 %
- 護套:PVC, Ø 6,8 mm, 灰
- 訊號速度:0.73 c
- 衰減 [dB/100m]:
- 1 MHz: 2.1
- 10 MHz: 6.5
- 20 MHz: 9.3
- 100 MHz: 21.7
audio線:
- 導體:鍍錫銅絞線, 7 x 0.20 mm (AWG 24/7)
- 絕緣:泡沫PE
- 蕊芯絞合:2線對絞成雙
- 隔離網:包鋁(AL/PET)+ 鍍錫接地線+ 鍍錫銅編織式,覆蓋率85%
- 電容:47 pF/m
- 導體電阻:< 85 Ω/km
- 特性阻抗:110 Ω
- 護套:PVC, Ø 4.5 mm, 黑
- 衰減 [dB/100m]:
- 1 MHz: 2.3
- 10 MHz: 3.9
- 20 MHz: 6.9
電源線:
- 導體:裸銅絞線, 細線依據規範DIN VDE 0295 / IEC 60228, class 5
- 絕緣:PVC
- 蕊數:3, 藍,咖啡,黃/綠
- 護套:PVC, Ø 10.0 mm, 黑
- 導體電阻:8 Ω/km
- 絕緣電阻:> 200 MΩ x km
- 額定電壓:300 V
- 測試電壓:2 kV

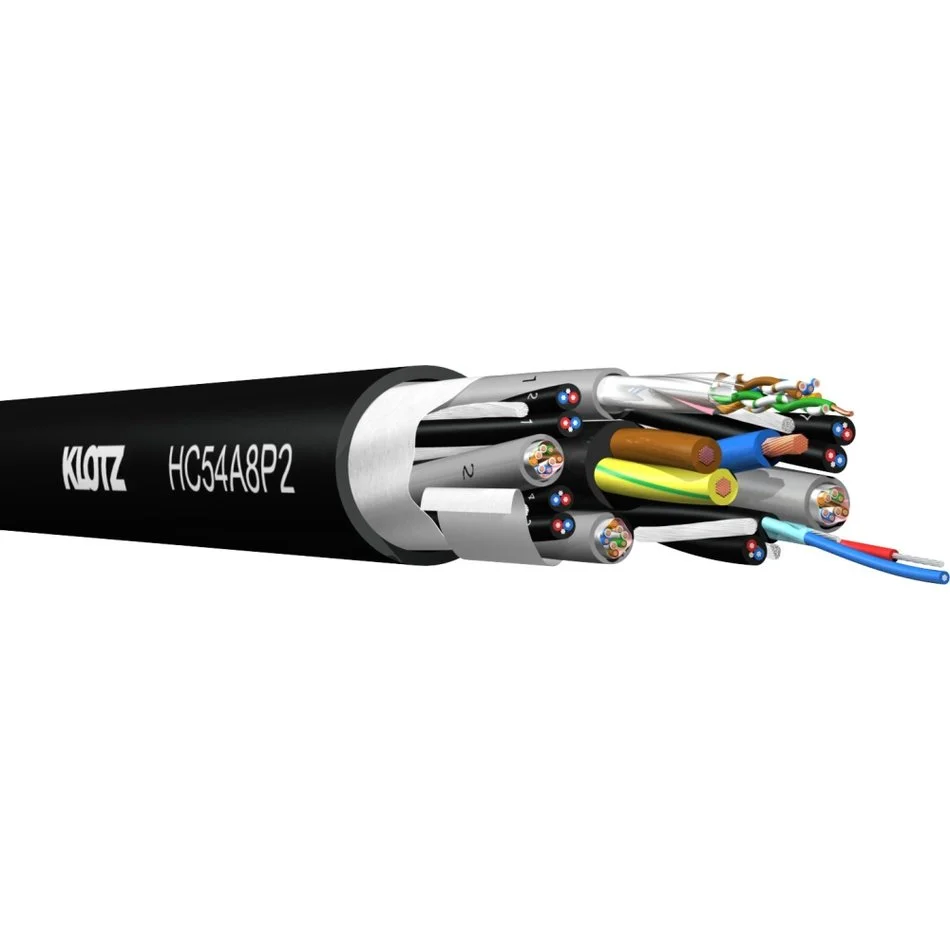

HC54A8P2 ( PVC護套 )
4 x 訊號CAT5e線 + 8 x audio線 + 1 x 電源 (3x 2.5 mm²)
整體:
- 外徑:Ø 25.1 mm
- 纏帶:抓毛絨
- 外層護套:PVC
- 最小彎曲半徑:10 x 外徑
訊號線:
- 類型:RAMCAT RC5SB, Cat5e, SF/UTP
- 導體:實心銅線 Ø 0.52 mm
- 絕緣:泡沫PE
- 蕊芯絞合:4對絞合中央PE貫穿
- 隔離網:包鋁(AL/PET)+ 鍍錫接地線+ 鍍錫銅編織式,覆蓋率80%
- 電容:50 pF/m
- 導體電阻:85 Ω/km
- 特性阻抗:100 Ohm ± 15 %
- 護套:PVC, Ø 6,8 mm, 黑
- 訊號速度:0.73 c
- 衰減 [dB/100m]:
- 1 MHz: 2.1
- 10 MHz: 6.5
- 20 MHz: 9.3
- 100 MHz: 21.7
audio線:
- 導體:鍍錫銅絞線, 7 x 0.16 mm (AWG 26/7)
- 絕緣:泡沫PE
- 蕊芯絞合:2線對絞成雙
- 隔離網:包鋁(AL/PET)+ 鍍錫接地線
- 電容:46 pF/m
- 導體電阻:< 135 Ω/km
- 特性阻抗:110 Ohm
- 護套:PVC, Ø 3.0 mm, 黑
- 衰減 [dB/100m]:
- 1 MHz: 3.4
- 10 MHz: 7.3
- 20 MHz: 9.0
電源線:
- 導體:裸銅絞線, 細線依據規範DIN VDE 0295 / IEC 60228, class 5
- 絕緣:PVC
- 蕊數:3, 藍,咖啡,黃/綠
- 護套:PVC, Ø 10.0 mm, 黑
- 導體電阻:7.5 Ω/km
- 絕緣電阻:> 0,01 MΩ x km
- 額定電壓:300/500 V
- 測試電壓:2 kV

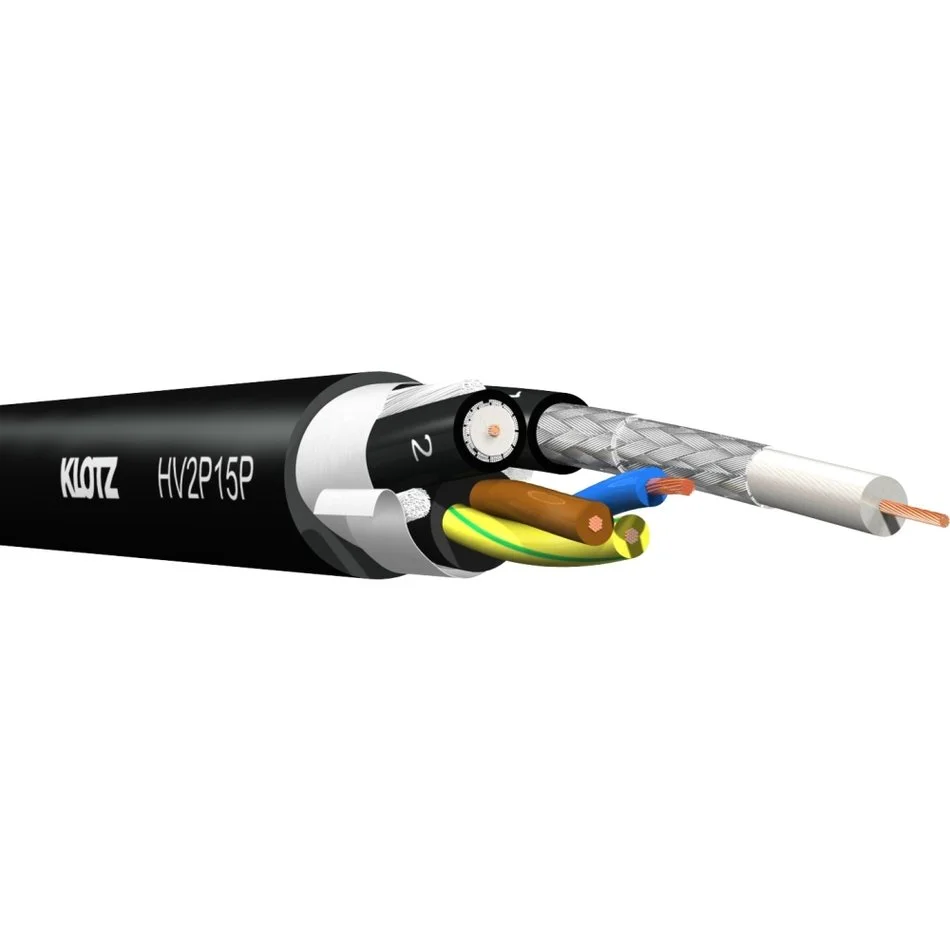

HV2P15P ( PUR護套 ) UHD / 6GSDI
2 x video線 + 1 x電源 (3x 1.5 mm²) + 填料
整體:
- 外徑:18.3 mm
- 纏帶:抓毛絨
- 外層護套:PUR
video線:
- 類型:V0.8L/3.7DZ
- 導體:裸銅絞線 19 x 0.16 mm
- 絕緣:泡沫PE, 注入氣體, Ø 3.7 mm
- 隔離網:2x鍍錫銅編織式,覆蓋率>95%
- 電容:53 pF/m
- 導體電阻:44 Ω/km
- 特性阻抗:75 Ω
- 屏蔽電阻:7.6 Ω/km
- 護套:PVC, Ø 6.1 mm, 適應低溫
- 傳播速度:81 %
- 反射損失:
- 50 - 300 MHz:>25 dB
- 300 - 3000 MHz:>20 dB
- 衰減 [dB/100m]:
- 1 MHz: 0.9
- 5 MHz: 2.0
- 10 MHz: 2.8
- 71.5 MHz: 8.4
- 88.5 MHz: 9.4
- 100 MHz: 10.0
- 135 MHz: 11.7
- 180 MHz: 13.3
- 270 MHz: 16.5
- 360 MHz: 19.3
- 540 MHz: 23.7
- 750 MHz: 28.3
- 1000 MHz: 33.2
- 1500 MHz: 40.9
- 3000 MHz: 62.8
電源線:
- 導體:裸銅絞線, 28 x 0.25 mm
- 絕緣:PVC
- 蕊數:3, 藍,咖啡,黃/綠
- 護套:PVC, Ø 8.3 mm, 黑
- 導體電阻:12.5 Ω/km
- 測試電壓:2000 V

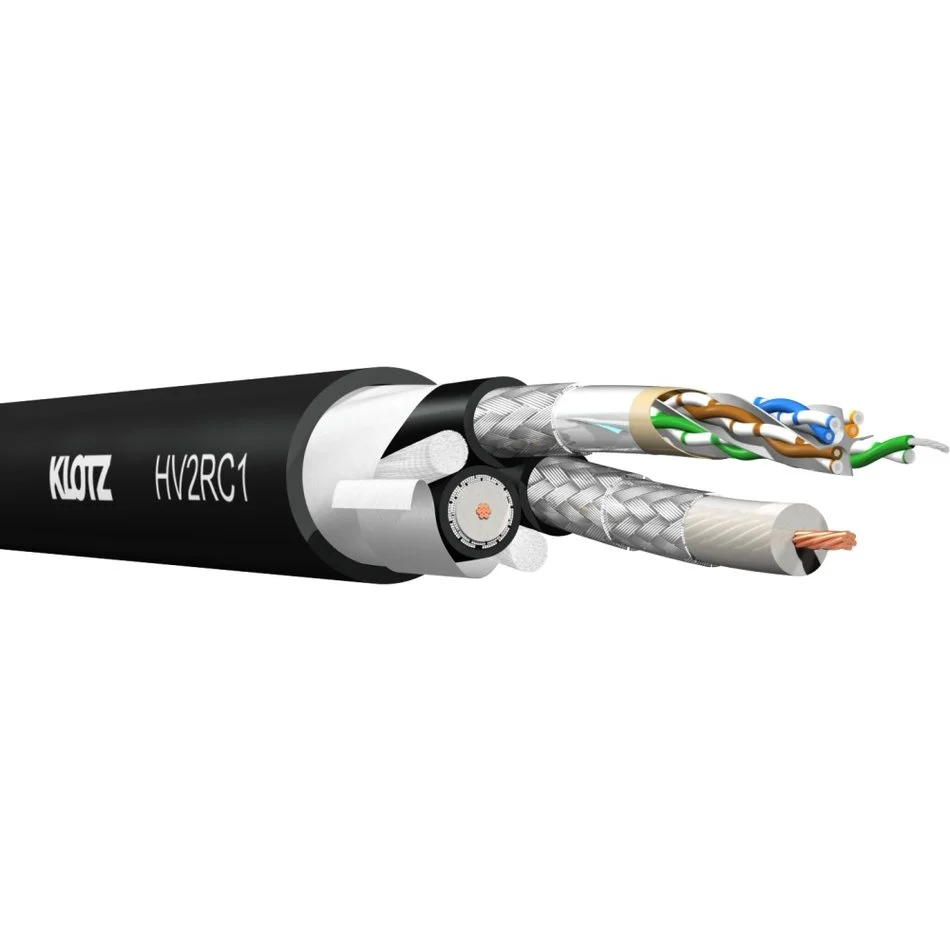

HV2RC1 ( PVC護套 ) UHD / 6GSDI
2 x video線 + 1 xRamCAT6-flex
整體:
- 外徑:20.4 mm
- 纏帶:抓毛絨
- 外層護套:PVC
video線:
- 類型:1.2L/4.8D
- 導體:鍍錫銅絞線, 7 x 0.40 mm
- 絕緣:泡沫PE, 注入氣體, Ø 4.8 mm
- 隔離網:2x鍍錫銅編織式,覆蓋率>95%
- 護套:PUR, Ø 7.1 mm
- 電容:54pF/m
- 導體電阻:23 Ω/km
- 特性阻抗:75 Ω
- 屏蔽電阻:6.3 Ω/km
- 傳播速度:86 %
- 反射損失:
- 50 - 300 MHz:>25 dB
- 300 - 3000 MHz:>20 dB
- 衰減 [dB/100m]:
- 1 MHz: 0.4
- 5 MHz: 1.3
- 10 MHz: 2.0
- 100 MHz: 7.1
- 135 MHz: 8.3
- 270 MHz: 11.9
- 750 MHz: 20.5
- 1000 MHz: 24.0
- 1500 MHz: 30.4
- 3000 MHz: 47.4
訊號線:
- 導體:裸銅絞線r, 19 x 0.12 mm (AWG 25/19)
- 絕緣:實心聚丙烯, 公稱直徑 1.0 mm
- 蕊芯絞合:2線對絞成雙
- 線芯絞合:4對絞合中央PE貫穿
- 填料護套:特殊LSZH阻燃
- 隔離網:包鋁(AL/PET)+ 鍍錫銅編織式,覆蓋率>85%
- 護套:PUR, Ø 7.8 mm
- 電容:52 pF/m
- 導體電阻:< 120 Ω/km
- 特性阻抗:100 Ohm ± 0.15%
- 訊號速度:0.67 c
- 傳送延遲:500 ns/100m @ 100 MHz
- 延遲偏差:20 ns/100m @ 100 MHz
