RC5-LB1 RamCAT ( PUR護套 ) 隔離網
4x 2x 0.15 mm² (AWG 26/19) - 100 Ohm
ref. type:RC5SW (黑色護套) / RC5VI (酒紅色護套)
- 外徑:6.3 mm
- 導體:裸銅絞線, 19 x 0.10 mm
- 絕緣:泡沫PE
- 蕊芯絞合:2蕊對絞成雙
- 內線絞合:4對絞合
- 內線護套:TPE
- 外層護套:PUR, 黑, 酒紅
- 隔離網:鍍錫銅編織式, 覆蓋率>80%
- 導體電阻:< 130 Ω/km
- 電容:50 pF/m
- 特性阻抗:100 ± 0.15 Ω

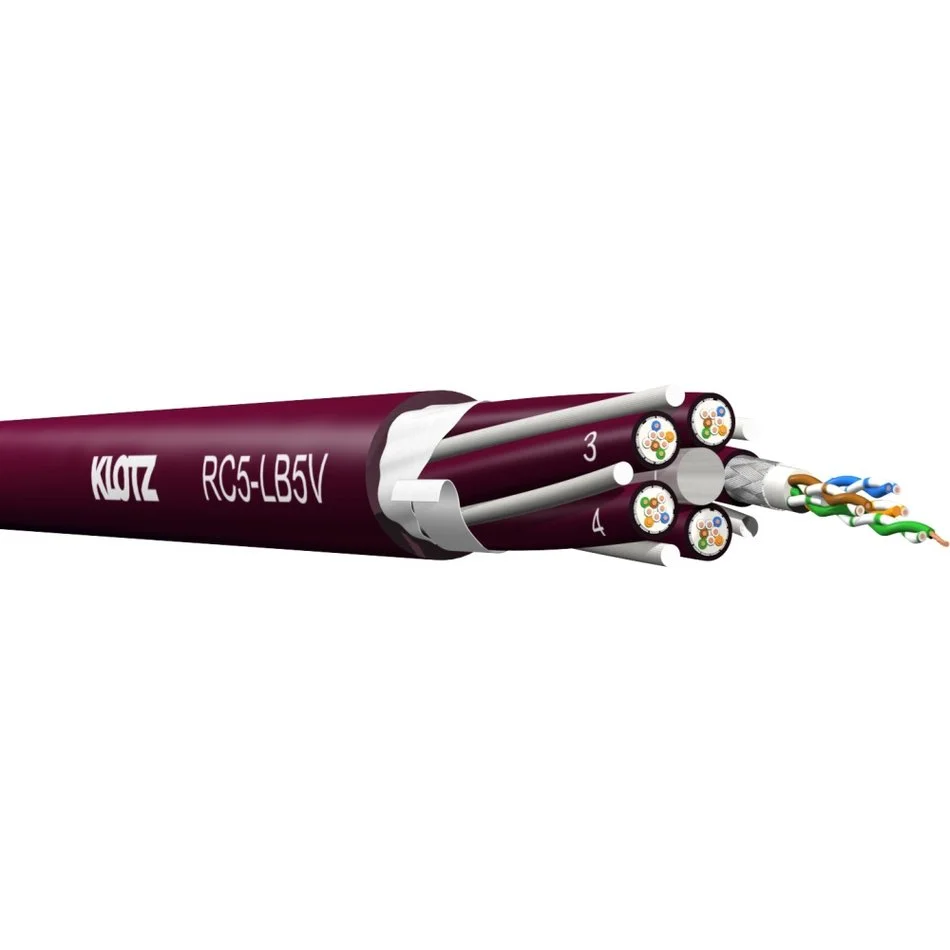

RC5-LB5V RamCAT ( PUR護套 ) 多蕊電纜 / 隔離網
5x (4x 2x 0.15 mm²) [AWG 26/19]
- 外徑:19.6 mm
- 導體:裸銅絞線, 19 x 0.10 mm
- 絕緣:泡沫PE
- 蕊芯絞合:2蕊對絞成雙
- 內線絞合:4對絞合
- 內層護套:TPE
- 內線/外層護套:PUR,酒紅
- 隔離網:鍍錫銅編織式, 覆蓋率>80%
- 蕊線:5條訊號線纏繞填料
- 導體電阻:< 130 Ω/km
- 電容:50 pF/m
- 特性阻抗:100 ± 0.15 Ω
RC5-SB1X RamCAT ( PUR護套 ) 實心導體 / 隔離網
4x 2x 0.52 mm (AWG 24/1)
- 外徑:7.1 mm
- 導體:實心裸銅 Ø 0.52 mm (AWG 24/1)
- 絕緣:泡沫PE
- 蕊芯絞合:2蕊絞成對
- 內線絞合:4對絞合, 中心PE貫穿
- 外層護套:PUR
- 隔離網:包鋁(AL/PET) + 鍍錫銅編織式, 覆蓋率80%
- 導體電阻:< 85 Ω/km
- 電容:48 pF/m
- 特性阻抗:100 ± 0.15 Ω
- 訊號速度:0.76 c
- 傳播延遲:4.9 ns/100m @ 100 MHz
- 延遲偏差:0.25 nsec/m
RC5-SU1 RamCAT ( PUR護套 ) 實心導體 / 無隔離網
4x 2x 0.52 mm (AWG 24/1)
- 外徑:6.2 mm
- 導體:實心裸銅 Ø 0.52 mm (AWG 24/1)
- 絕緣:泡沫PE
- 蕊芯絞合:2蕊絞成對
- 內線絞合:4對絞合, 中心PE貫穿
- 內層護套:TPE
- 外層護套:PUR
- 導體電阻:< 90 Ω/km
- 電容:53 pF/m
- 特性阻抗:100 ± 0.15 Ω
RC6-LB1RJ RamCAT6 ( PUR護套 )
4x 2x 0.15 mm² (AWG 26/19) - 100 Ohm
- 外徑:7.0 mm
- 導體:裸銅絞線 19 x 0,10 mm (AWG 26/19)
- 絕緣:泡沫PE, 公稱直徑1.0 mm
- 蕊芯絞合:2蕊絞成對
- 內線絞合:4對絞合, 中心PE貫穿
- 隔離網:包鋁(AL/PET) + 鍍錫銅編織式, 覆蓋率85%
- 外層護套:PUR
- 導體電阻:< 150 Ω/km
- 電容:47 pF/m
- 特性阻抗:100 ± 0.15 Ω
- 訊號速度:0.72 c
- 傳播延遲:≤ 520 ns/100m @ 100 MHz
- 延遲偏差:≤ 40 ns/100m @ 100 MHz
RC5-SB2 / RamCAT ( PVC護套 ) 網路系統線
4x 2x 0.52 mm (AWG 24/1)
- 外徑:16.4 mm
- 蕊芯:2 x 訊號線
- 纏帶:抓毛絨
- 外層護套:PVC
- 最小彎曲半徑:10 x 外徑
訊號線:
- 導體:實心裸銅 Ø 0.52 mm (AWG 24/1)
- 絕緣:泡沫PE, 公稱直徑1.0 mm
- 蕊芯絞合:2蕊絞成對
- 內線絞合:4對絞合, 中心PE貫穿
- 隔離網:包鋁(AL/PET) + 鍍錫銅編織式, 覆蓋率80%
- 護套:PVC
- 外徑:6.6 mm
- 導體電阻:< 85 Ω/km
- 電容:48 pF/m
- 特性阻抗:100 ± 0.15 Ω
- 訊號速度:0.76 c
- 傳播延遲:4.9 nsec/m
- 延遲偏差:0.25 nsec/m
RC5-SB2A / RamCAT & 數位音訊 ( PVC護套 )
2x 訊號CAT5e + 2x audio線 110 Ohm, AWG 24
- 外徑:16.4 mm
- 蕊芯:2 x 訊號 + 2 x audio
- 纏帶:抓毛絨
- 外層護套:PVC
- 最小彎曲半徑:10 x 外徑
audio線:
- 導體:鍍錫銅絞線 7 x 0.20 mm (AWG 24/7)
- 導體截面:0.22 mm2
- 絕緣:泡沫PE, 藍,紅
- 隔離網:包鋁(AL/PET) + 鍍錫接地線
- 護套:PVC灰, Ø 4.0 mm
- 導體電阻:< 85 Ω/km
- 電容:47 pF/m
- 特性阻抗:110 Ω
- 絕緣電阻:> 10 GΩ x km
- 衰減 [dB/100m]:
- 1 MHz:2.3
- 3 MHz:3.9
- 10 MHz:6.9
- 測試電壓:
- 導體/導體:1200V
- 導體/隔離網:500V
訊號線:
- 導體:實心裸銅 Ø 0.52 mm (AWG 24/1)
- 絕緣:泡沫PE, 公稱直徑1.0 mm
- 蕊芯絞合:2蕊絞成對
- 內線絞合:4對絞合, 中心PE貫穿
- 隔離網:包鋁(AL/PET) + 鍍錫銅編織式, 覆蓋率80%
- 護套:PVC
- 外徑:6.6 mm
- 導體電阻:< 85 Ω/km
- 電容:48 pF/m
- 特性阻抗:100 ± 0.15 Ω
- 訊號速度:0.76 c
- 傳播延遲:4.9 nsec/m
- 延遲偏差:0.25 nsec/m
RC5-SB4A4 / RamCAT & 數位音訊 ( PUR護套 )
4x 訊號線 CAT5e + 4x 數位audio線 110 Ohm, AWG 24
- 外徑:23.0 mm
- 蕊芯:4 x 訊號 + 4 x audio + 示蹤標記
- 纏帶:抓毛絨
- 外層護套:PUR
- 最小彎曲半徑:10 x 外徑
audio線:
- 導體:鍍錫銅絞線 7 x 0.20 mm (AWG 24/7)
- 導體截面:0.22 mm2
- 絕緣:泡沫PE, 藍,紅
- 隔離網:包鋁(AL/PET) + 鍍錫接地線
- 護套:PVC灰, Ø 4.0 mm
- 導體電阻:< 85 Ω/km
- 電容:47 pF/m
- 特性阻抗:110 Ω
- 絕緣電阻:> 10 GΩ x km
- 衰減 [dB/100m]:
- 1 MHz:2.3
- 3 MHz:3.9
- 10 MHz:6.9
- 測試電壓:
- 導體/導體:1200V
- 導體/隔離網:500V
訊號線:
- 導體:實心裸銅 Ø 0.52 mm (AWG 24/1)
- 絕緣:泡沫PE
- 蕊芯絞合:2蕊絞成對
- 內線絞合:4對絞合, 中心PE貫穿
- 隔離網:包鋁(AL/PET) + 鍍錫銅編織式, 覆蓋率80%
- 護套:PVC
- 外徑:6.6 mm
- 導體電阻:< 85 Ω/km
- 電容:48 pF/m
- 特性阻抗:100 ± 0.15 Ω
- 訊號速度:0.76 c
- 傳播延遲:4.9 nsec/m
- 延遲偏差:0.25 nsec/m
C5PS ( PUR, PVC護套 ) 跳接線
category 5e / SF/UTP / 200 MHz / C5PSF/[U/P]
4x 2x AWG 26/7 - 200 MHz
- 外徑:5.8 mm
- 導體:裸銅絞線, 7 x 0.16 mm (AWG 26/7)
- 絕緣:PE, Ø 0.96 mm
- 蕊芯絞合:2蕊對絞成雙
- 內線絞合:4對絞合
- 外層護套:PVC或PUR
- 隔離網:包鋁(AL/PET) + 鍍錫銅編織式
- 導體電阻:< 145 Ω/km
- 電容:45 pF/m
- 特性阻抗:100 ± 0.15 Ω
- 訊號速度:0.67 c
- 傳播延遲:< 510 ns/100m
- 延遲偏差:< 25 ns/100m
C7P06 ( PUR, PVC護套 ) 跳接線
category 7 / S/FTP / 600 MHz / C7PS/F06
4x 2x AWG 26/7 - 600 MHz
- 外徑:6.3 mm
- 導體:鍍錫銅絞線, 7 x 0.16 mm (AWG 26/7)
- 絕緣:SFS-PE, Ø 1.03 mm
- 蕊芯絞合:2蕊對絞成雙
- 內線絞合:4對絞合
- 外層護套:PVC或PUR
- 隔離網:鍍錫銅編織式
- 導體電阻:< 145 Ω/km
- 電容:45 pF/m
- 特性阻抗:100 ± 0.15 Ω
- 訊號速度:0.76 c
- 傳播延遲:< 450 ns/100m
- 延遲偏差:< 3 ns/100m
C7A12EH ( FRNC護套 ) 訊號線
category 7a / S/FTP / 1200 MHz / C7AS/F12H
4x 2x AWG 22/1 - 100 Ohm
- 外徑:8.0 mm
- 導體:實心裸銅, AWG 22/1
- 絕緣:泡沫PE
- 蕊芯絞合:2蕊對絞成雙
- 內線絞合:4對絞合
- 對芯隔離網:包鋁(AL/PET)
- 整體隔離網:鍍錫銅編織式
- 外層護套:FRNC
- 導體電阻:< 65 Ω/km
- 絕緣電阻:5 GΩ x km
- 電容:45 pF/m
- 特性阻抗:100 ± 0.15 Ω
- 傳輸阻抗 (10 Mhz):< 5 mΩ/m
- 屏蔽衰減:> 85 dB
- 訊號速度:0.79 c
C6AUFEH-D ( FRNC護套 ) 訊號線
category 6a / U/FTP / 500 MHz
4x 2x 0.57 mm (AWG 23/1) - 100 Ohm
- 外徑:7.3 mm
- 導體:實心裸銅, Ø 0.57 mm (AWG 23/1)
- 絕緣:泡沫PE
- 蕊芯絞合:2蕊對絞成雙
- 內線絞合:4對絞合
- 蕊芯隔離網:包鋁(AL/PET)
- 外層護套:FRNC
- 導體電阻:< 75 Ω/km
- 絕緣電阻:5 GΩ x km
- 電容:45 pF/m
- 特性阻抗:100 ± 0.15 Ω
- 訊號速度:0.78 c
