KLOTZ數位聲音訊號線
digital audio cable
第1頁
OT1000 ( PVC護套 ) AES/ EBU跳接線
2 x 0,14 mm²
- 導體電阻:< 125 Ω/km
- 導體/導體:電容量47 pF/m
- 特性阻抗:110 Ω
- 衰減 [dB/100m]:1 MHz (2.4) / 3 MHz (5.7) / 10 MHz (16.0)
- 絕緣電阻:> 10 GΩ x km
- 測試電壓-導體/導體:1200 V
- 測試電壓-導體/隔離網:500 V
- 外徑:4.6 mm
- 絕緣材料:泡沫PE
- 蕊芯:2蕊絞成對
- 隔離網:鍍錫銅纏繞式,覆蓋率95%
- 外層護套:PVC
OT2000 ( PVC護套 ) Mobile AES/ EBU
2 x 0.22 mm²
- 導體電阻:80 Ω/km
- 導體/導體:電容量52 pF/m
- 屏蔽電阻:30 Ω/km
- 特性阻抗:110 Ω
- 衰減 [dB/100m]:1 MHz (2.1) / 3 MHz (5.2) / 10 MHz (12.5)
- 絕緣電阻:> 10 GΩ x km
- 測試電壓-導體/導體:1200 V
- 測試電壓-導體/隔離網:500 V
- 外徑:6.5 mm
- 絕緣材料:泡沫PE
- 蕊芯:2蕊絞成對
- 隔離網:鍍錫銅纏繞式,覆蓋率85%
- 外層護套:PVC

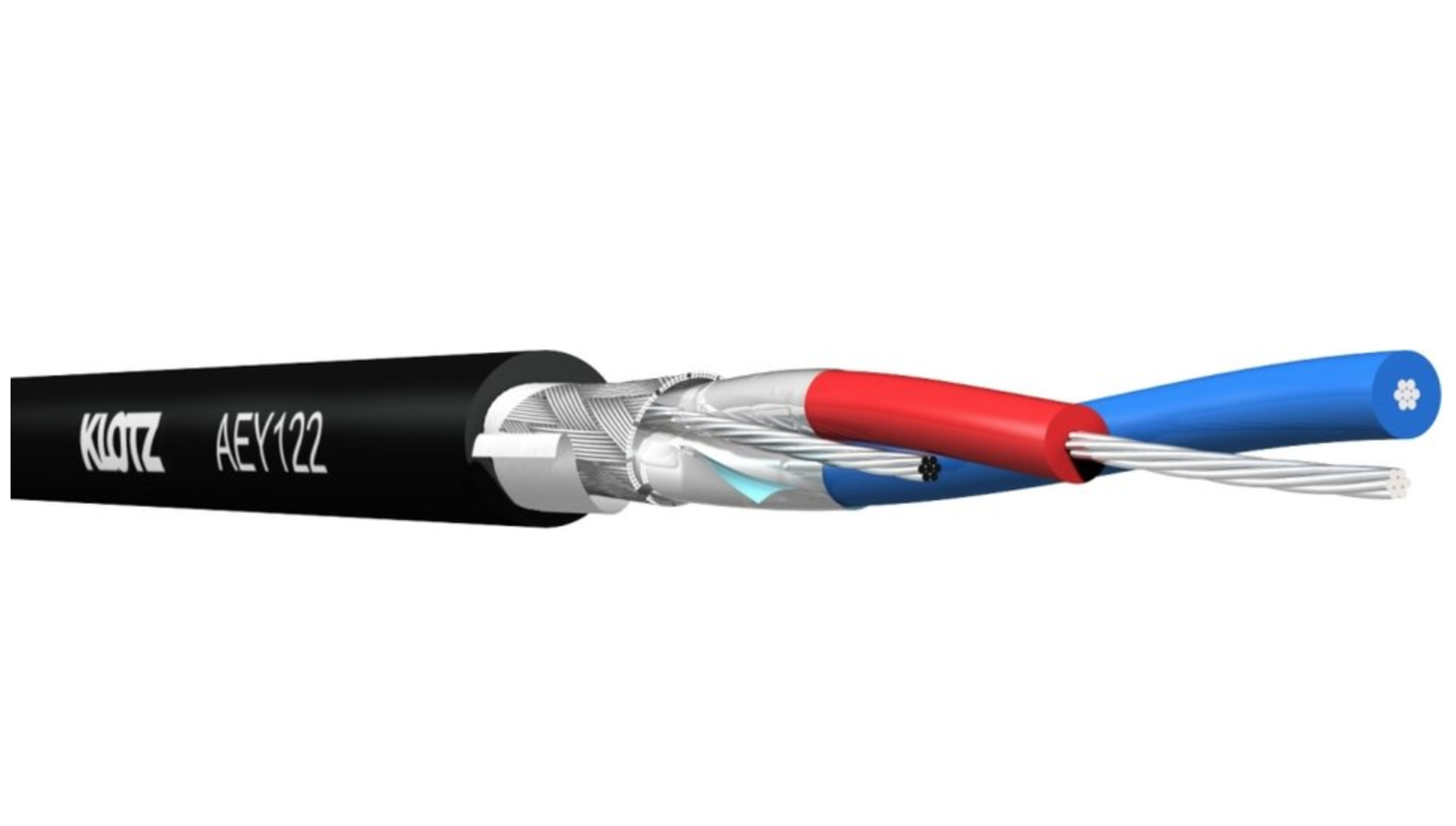

AEY122 ( PVC護套 ) AES/ EBU跳接線
- 導體電阻:< 85 Ω/km
- 導體/導體:電容量47 pF/m
- 特性阻抗:110 Ω
- 衰減 [dB/100m]:1 MHz (2.3) / 3 MHz (3.9) / 10 MHz (6.9)
- 絕緣電阻:> 10 GΩ x km
- 測試電壓-導體/導體:1200 V
- 測試電壓-導體/隔離網:500 V
- 外徑:4.5 mm
- 絕緣材料:泡沫PE
- 蕊芯:2蕊絞成對
- 隔離網:包鋁(AL/PET)+ 接地線+ 鍍錫銅編織式,覆蓋率85%
- 外層護套:PVC

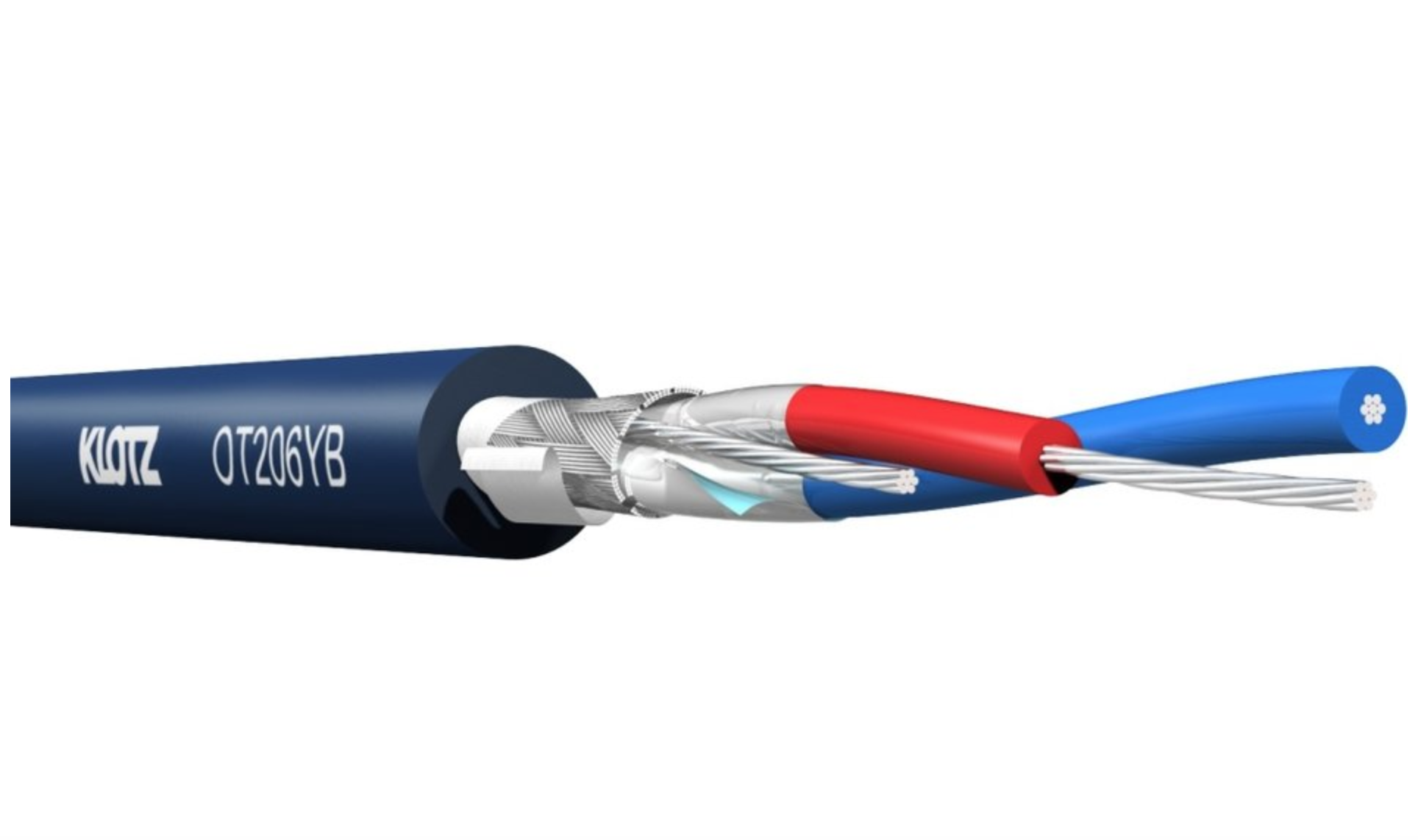

OT206Y ( PVC護套 ) AES/ EBU (DMX)
- 導體電阻:< 85 Ω/km
- 導體/導體:電容量47 pF/m
- 特性阻抗:110 Ω
- 衰減 [dB/100m]:1 MHz (2.3) / 3 MHz (3.9) / 10 MHz (6.9)
- 絕緣電阻:> 30 GΩ x km
- 測試電壓-導體/導體:1200 V
- 測試電壓-導體/隔離網:500 V
- 外徑:6.0 mm
- 絕緣材料:泡沫PE
- 蕊芯:2蕊絞成對
- 隔離網:包鋁(AL/PET)+ 接地線+ 鍍錫銅編織式,覆蓋率85%
- 外層護套:PVC (黑,藍)
OT206PB ( PUR護套 ) AES/ EBU (DMX)
- 導體電阻:< 85 Ω/km
- 導體/導體:電容量47 pF/m
- 特性阻抗:110 Ω
- 衰減 [dB/100m]:1 MHz (2.3) / 3 MHz (3.9) / 10 MHz (6.9)
- 絕緣電阻:> 10 GΩ x km
- 測試電壓-導體/導體:1200 V
- 測試電壓-導體/隔離網:500 V
- 外徑:6.0 mm
- 絕緣材料:泡沫PE
- 蕊芯:2蕊絞成對
- 隔離網:包鋁(AL/PET)+ 接地線+ 鍍錫銅編織式,覆蓋率85%
- 外層護套:PUR (藍)
OW15Y ( PVC護套 ) AES/ EBU
n x 2 x 0.15 mm² (2, 4, 8, 12, 16, 24線)
- 導體電阻:< 125 Ω/km
- 導體/導體:電容量49 pF/m
- 特性阻抗:110 Ω
- 衰減 [dB/100m]:1 MHz (2.5) / 3 MHz (4.6) / 10 MHz (13.5)
- 串音衰減: 15 kHz ( > 100dB) / 10 MHz (> 50 dB)
- 絕緣電阻:> 10 GΩ x km
- 測試電壓-導體/導體:1200 V
- 測試電壓-導體/隔離網:500 V
- 外徑:8.0 mm/ 9.2 mm/ 11.7 mm/ 15.0 mm/ 16.6 mm/ 20.5 mm
- 絕緣材料:泡沫PE
- 內線隔離網:鍍錫銅
- 內線護套:PVC
- 纏帶:聚酯羊毛
- 整體隔離網:鍍錫銅編織式
- 外層護套:PVC

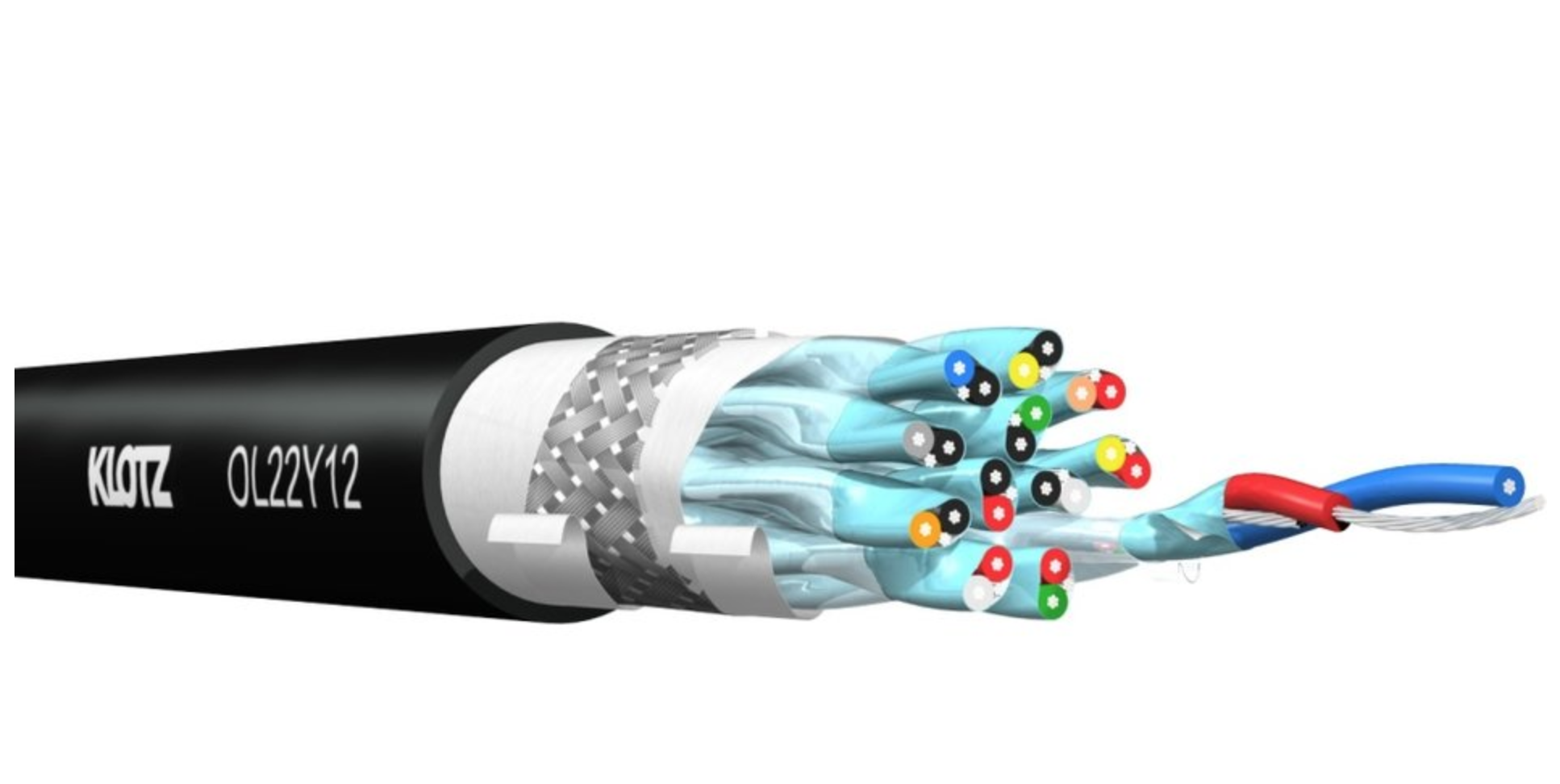

OL22Y ( PVC護套 ) AES/ EBU
n x 2 x 0.22 mm² (2, 4, 8, 12, 16, 24線)
- 導體電阻:< 85 Ω/km
- 導體/導體:電容量47 pF/m
- 特性阻抗:110 Ω
- 衰減 [dB/100m]:1 MHz (2.6) / 3 MHz (4.2) / 10 MHz (7.1)
- 串音衰減: 15 kHz ( > 100dB) / 10 MHz (> 80 dB)
- 絕緣電阻:> 1 GΩ x km
- 測試電壓-導體/導體:1200 V
- 測試電壓-導體/隔離網:500 V
- 外徑:13.0 mm/ 15.5 mm/ 18.5 mm
- 絕緣材料:泡沫PE
- 內線隔離網:包鋁(AL/PET)+ 接地線
- 纏帶:PP
- 整體隔離網:鍍錫銅編織式,覆蓋率 >85%
- 外層護套:PVC

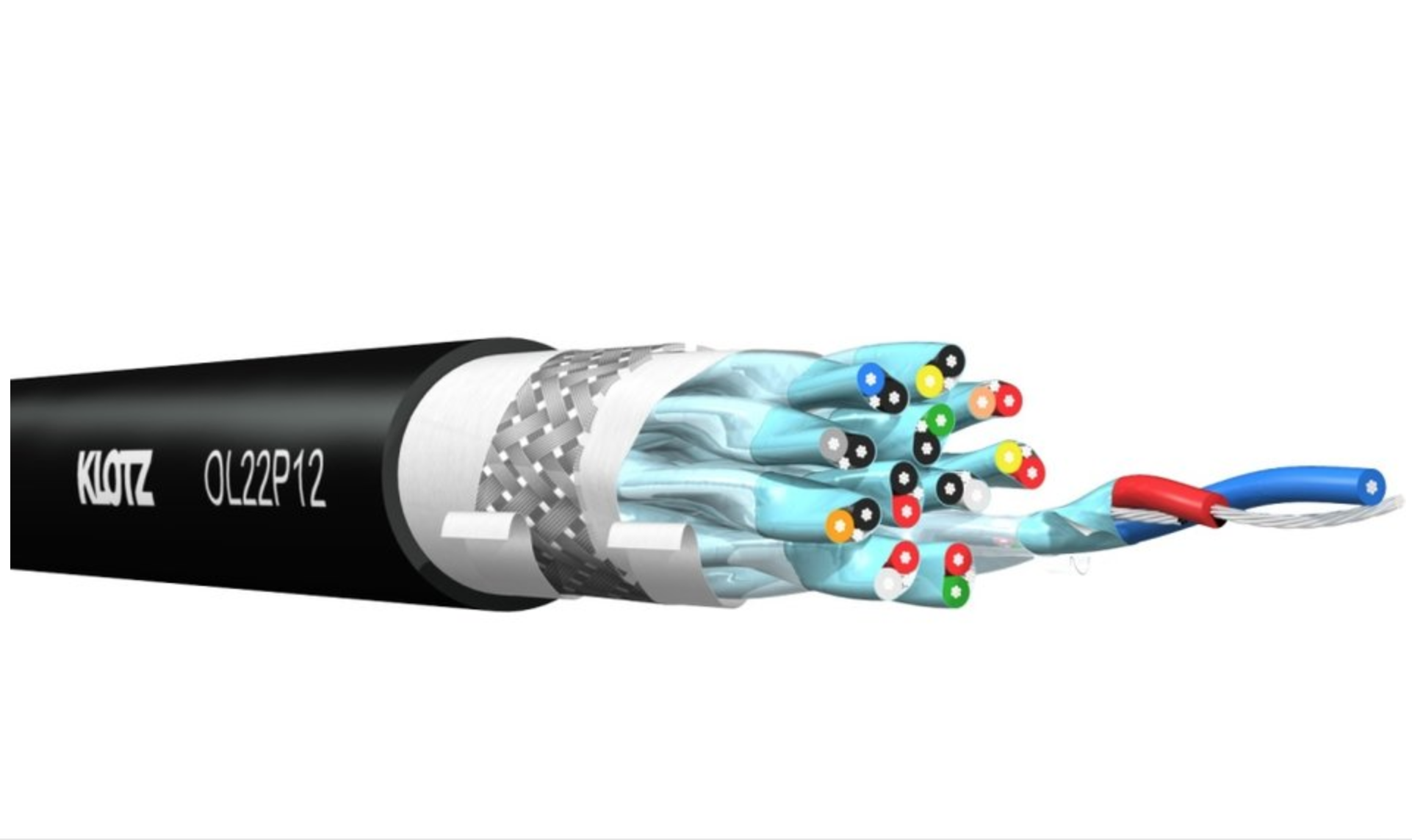

OL22P ( PUR護套 ) AES/ EBU
n x 2 x 0.22 mm² (8, 12線)
- 導體電阻:< 85 Ω/km
- 導體/導體:電容量47 pF/m
- 特性阻抗:110 Ω
- 衰減 [dB/100m]:1 MHz (2.6) / 3 MHz (4.2) / 10 MHz (7.1)
- 串音衰減: 15 kHz ( >100dB) / 10 MHz (>80 dB)
- 絕緣電阻:> 1 GΩ x km
- 測試電壓-導體/導體:1200 V
- 測試電壓-導體/隔離網:500 V
- 外徑:13.0 mm/ 15.0 mm
- 絕緣材料:泡沫PE
- 內線隔離網:包鋁(AL/PET)+ 接地線
- 纏帶:PP
- 整體隔離網:鍍錫銅編織式,覆蓋率 >85%
- 外層護套:PUR

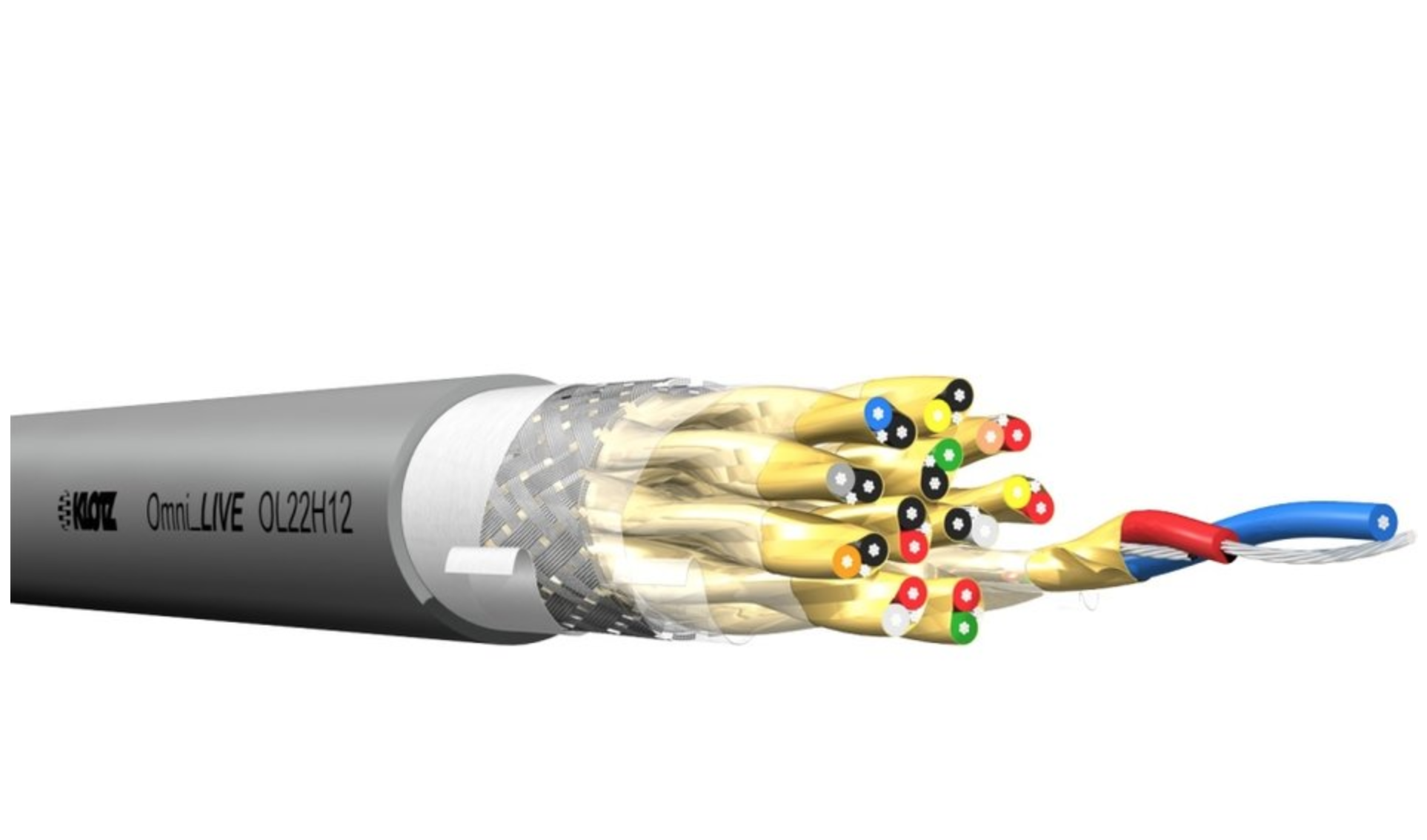

OL22H ( FRNC護套 ) AES/ EBU
n x 2 x 0.22 mm² (6, 8, 12線)
- 導體電阻:< 85 Ω/km
- 導體/導體:電容量47 pF/m
- 特性阻抗:110 Ω
- 衰減 [dB/100m]:1 MHz (2.6) / 3 MHz (4.2) / 6 MHz (5.5)/ 10 MHz (7.1)
- 串音衰減: 15 kHz (100dB) / 10 MHz (80 dB)
- 絕緣電阻:> 30 GΩ x km
- 測試電壓-導體/導體:1200 V
- 測試電壓-導體/隔離網:500 V
- 外徑:11.6 mm/ 13.0 mm/ 15.6 mm
- 絕緣材料:泡沫PE
- 內線隔離網:包鋁(AL/PET)+ 接地線
- 纏帶:PP
- 整體隔離網:鍍錫銅編織式,覆蓋率85%
- 外層護套:FRNC (阻燃無腐蝕性護套)
OTW203Y ( PVC護套 ) AES/ EBU
- 導體電阻:< 135 Ω/km
- 導體/導體:電容量44 pF/m
- 特性阻抗:110 Ω
- 衰減 [dB/100m]:1 MHz (3.3) / 3 MHz (5.3) / 10 MHz (8.4)
- 絕緣電阻:> 10 GΩ x km
- 測試電壓-導體/導體:1200 V
- 測試電壓-導體/隔離網:500 V
- 外徑:3.2 mm
- 絕緣材料:泡沫PE
- 蕊芯:2蕊絞成對
- 隔離網:接地線+ 包鋁(AL/PETP)
- 外層護套:PVC

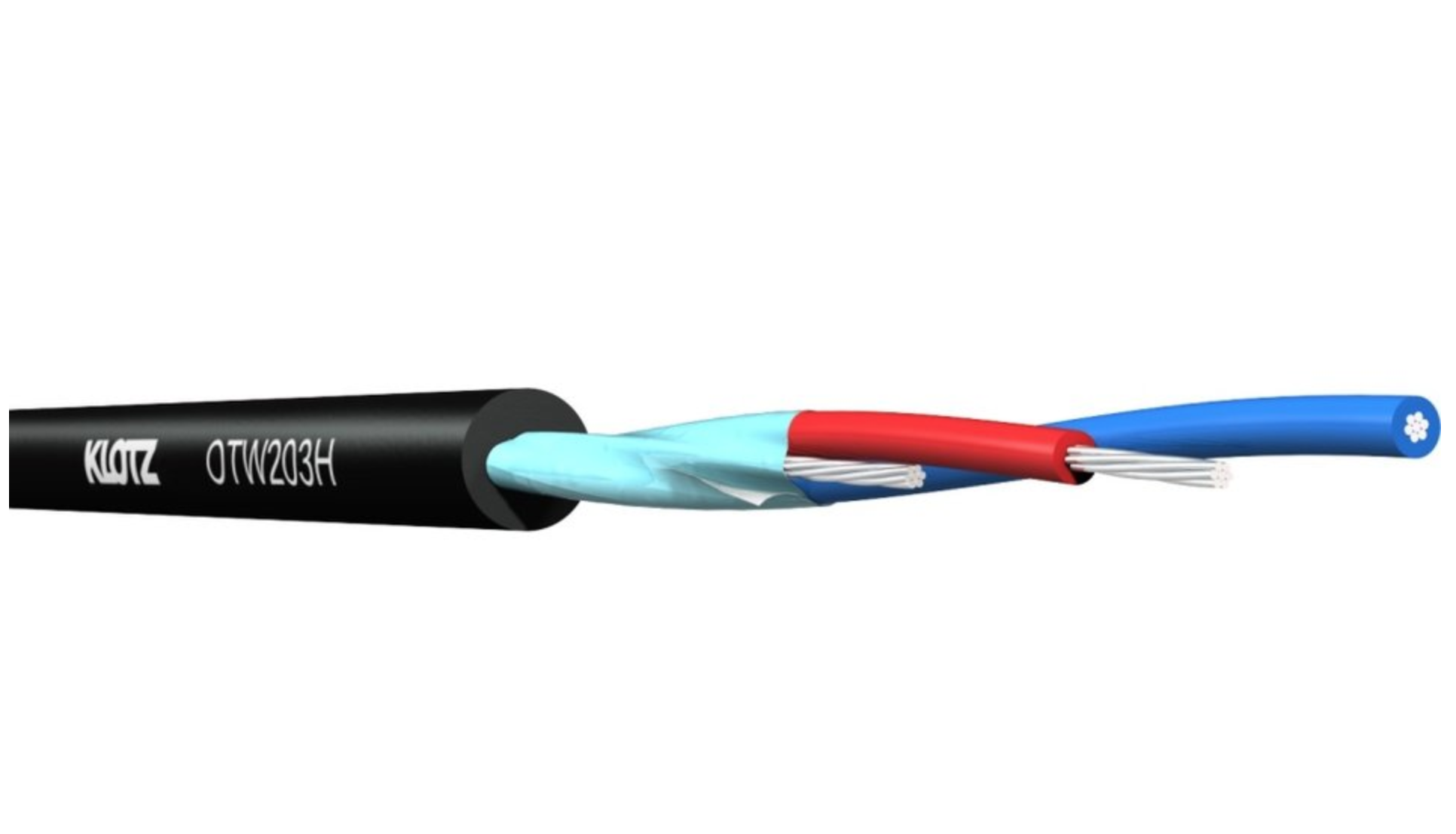

OTW203H ( FRNC護套 ) AES/ EBU
- 導體電阻:< 135 Ω/km
- 導體/導體:電容量44 pF/m
- 特性阻抗:110 Ω
- 衰減 [dB/100m]:1 MHz (3.3) / 3 MHz (5.3) / 10 MHz (8.4)
- 絕緣電阻:> 10 GΩ x km
- 測試電壓-導體/導體:1200 V
- 測試電壓-導體/隔離網:500 V
- 外徑:3.2 mm
- 絕緣材料:泡沫PE
- 隔離網:包鋁(AL/PET)+ 接地線
- 外層護套:FRNC (阻燃無腐蝕性護套)

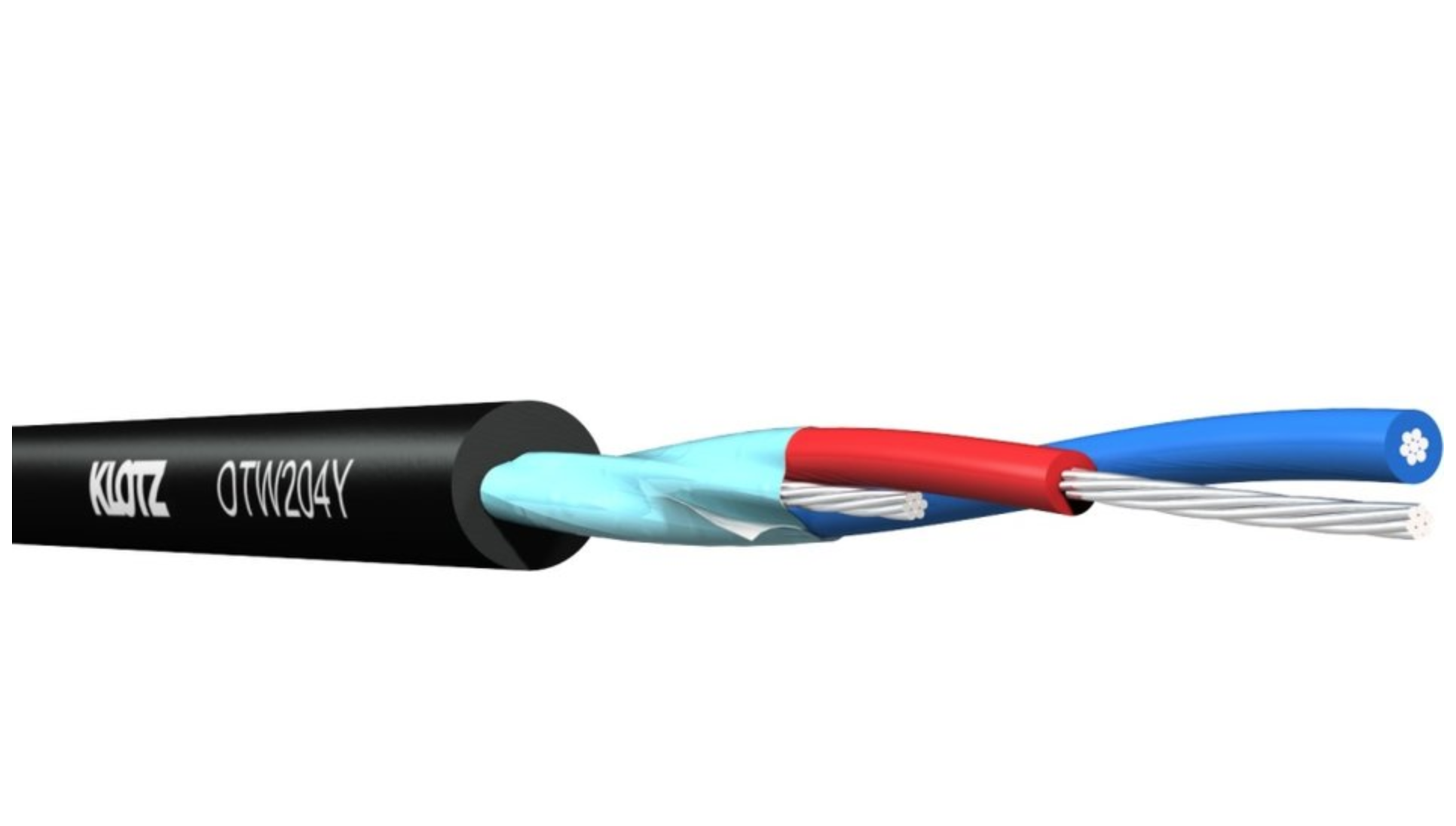

OTW204Y ( PVC護套 ) AES/ EBU
- 導體電阻:< 85 Ω/km
- 導體/導體:電容量47 pF/m
- 特性阻抗:110 Ω
- 衰減 [dB/100m]:1 MHz (2.3) / 3 MHz (3.9) / 10 MHz (6.9)
- 絕緣電阻:> 10 GΩ x km
- 測試電壓-導體/導體:1200 V
- 測試電壓-導體/隔離網:500 V
- 外徑:4.2 mm
- 絕緣材料:泡沫PE
- 隔離網:包鋁(AL/PET)+ 接地線
- 外層護套:PVC
