KLOTZ喇叭線
speaker cable
第1頁
LYP 平行 ( PVC護套 )
- 導體電阻:26 Ω/km / 13.3 Ω/km / 7.98 Ω/km / 3.3 Ω/km
- 絕緣電阻:20 MΩ x km
- 測試電壓 [50 Hz, 1 min]:1 kV
- 最大電壓:50/75 V AC/DC
- 導體:裸銅
- 外層護套:PVC (黑,透明,白)
LY2 ( PVC護套 )
電容 150 / 170 / 180 pF/m
- 測試電壓 [50 Hz, 1 min]:2000 V
- 最大電壓:300 V
- 外徑:7 mm/ 8 mm/ 11 mm
- 導體:裸銅絞線
- 蕊芯:2蕊絞成對
- 外層護套:PVC (藍&黑)

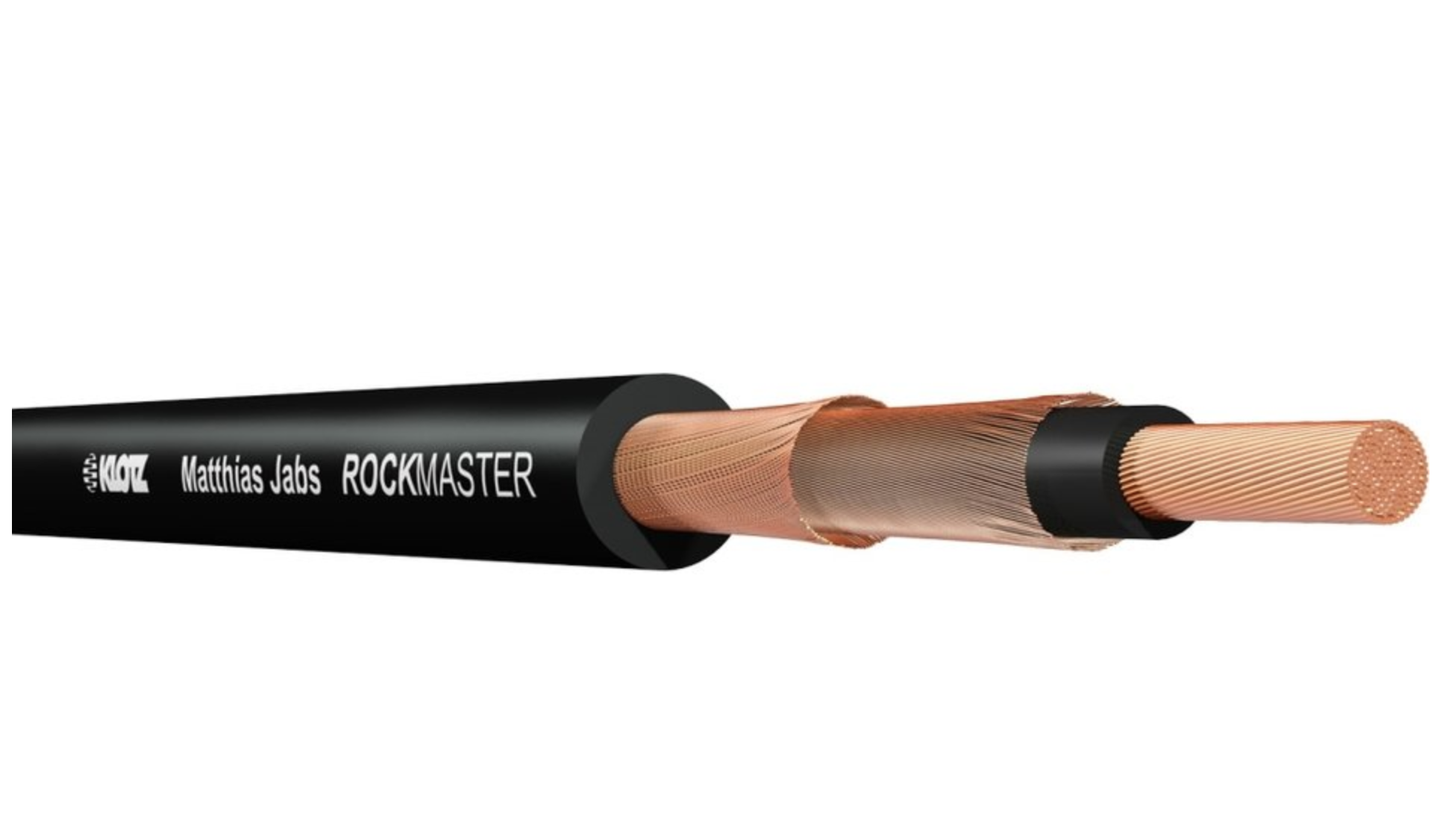

LY230-MJF ( PVC護套 )
2 x 3.0 mm²
- 導體電阻:5.4 Ω/km
- 隔離網電阻:6.0 Ω/km
- 電容:595 pF/m
- 電感 [1 kHz]:0.18 µH/m
- 測試電壓 [50 Hz, 1 min]:2000 V
- 最大電壓:300 V
- 導體:裸銅絞線, 超細線, 413 x 0.10 mm
- 芯線絕緣:PVC
- 外層護套:PVC

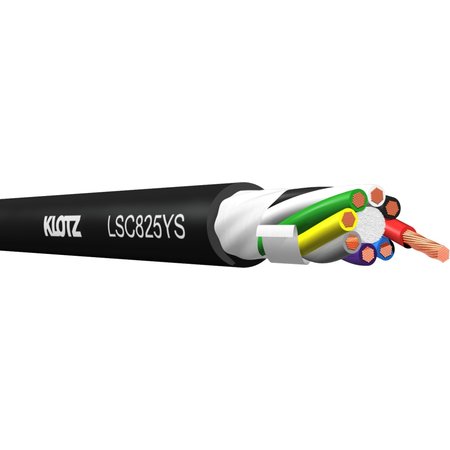

LSC ( PVC / PUR護套 )
導體結構 30 x 0.25 mm / 50 x 0.25 mm / 224 x 0.15 mm
- 絕緣電阻:12.5 Ω/km / 7 Ω/km / 4.5 Ω/km
- 測試電壓 [50 Hz, 1 min]:2000 V
- 最大電壓:300 V
- 外徑:8.6 mm / 10 mm / 12 mm / 13.2 mm/ 14 mm / 16.6 mm
- 導體:裸銅
- 絕緣材料:PVC
- 外層護套:PVC / PUR

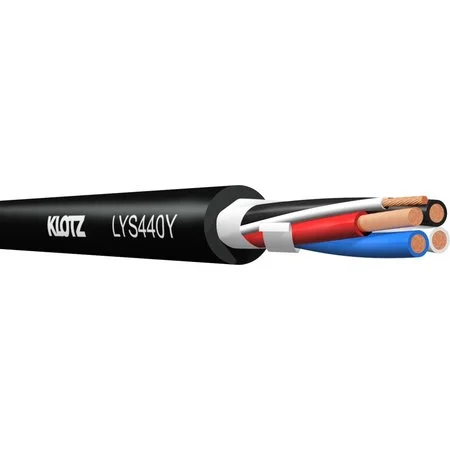

LYS4 ( PVC / PUR護套 ) 拉鍊線
電力線 4 x 2,5 mm² / 4 x 4,0 mm²
- 導體電阻:< 7,5 Ω/km (2.5 mm²) / < 7,5 Ω/km (4.0 mm²)
- 絕緣電阻:> 100 MΩ x km
- 測試電壓 [50 Hz, 1 min]:2000 V
- 最大電壓:300 V
- 外徑:PUR 9.5 mm (電力線 4 x 2,5 mm²) / PUR 11.4 mm (電力線4 x 4.0 mm2) / PVC 12 mm
(電力線4 x 4.0 mm2) - 絕緣材料:PVC

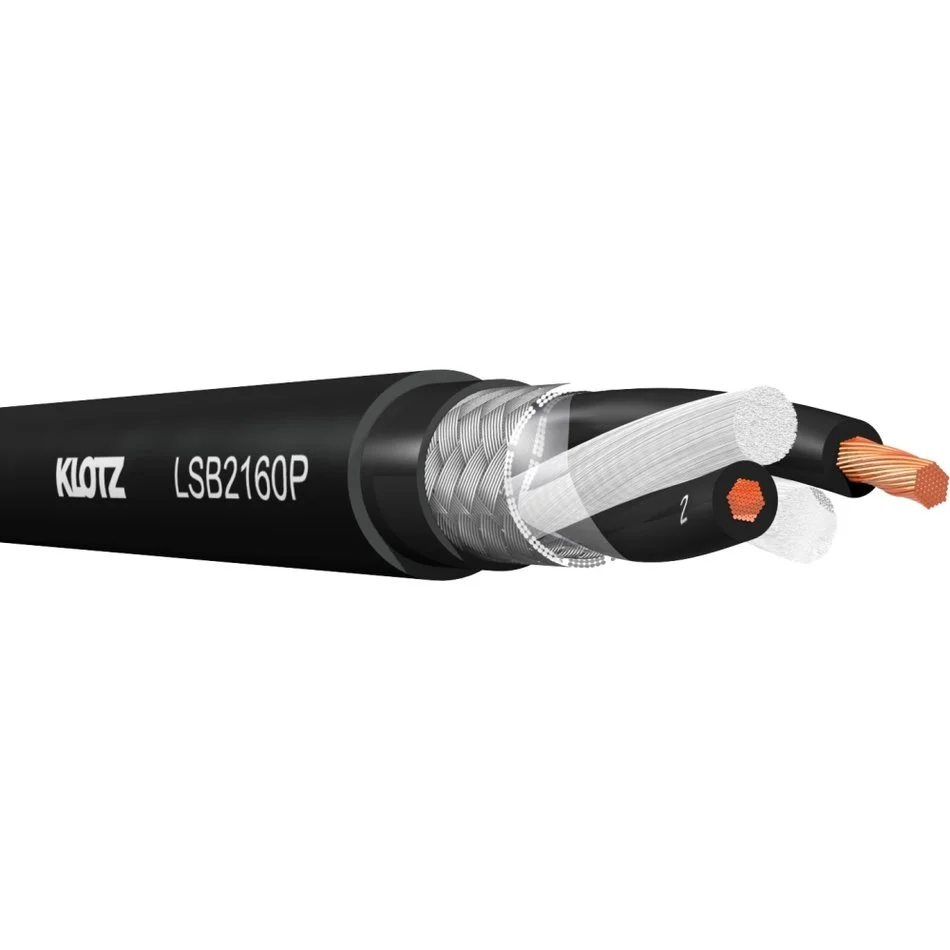

LSB ( PUR護套 )
導體結構 2 x 10 mm² / 2 x 16 mm² / 4 x 16 mm²
- 測試電壓 [50 Hz, 1 min]:2000 V
- 最大電壓:300 V
- 外徑:17 mm / 19 mm / 22.1 mm
- 導體:裸銅, DIN VDE 0295 / IEC 60228, class 5
- 隔離網:鍍錫銅編織式,覆蓋率85%
- 內線護套:PVC
- 外層護套:PUR (抗UV)

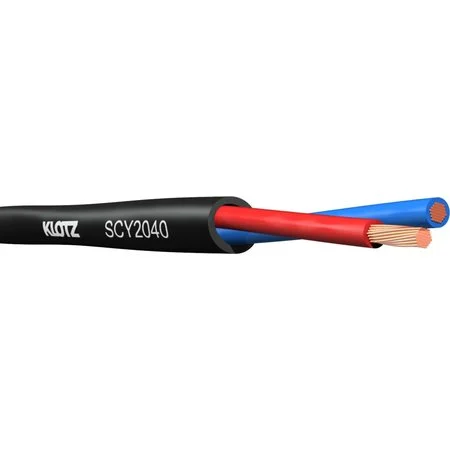

SCY ( PVC護套 )
導體切面 2.5 mm² / 4.0 mm² / 6.0 mm²
導體結構 50 x 0.25 mm / 56 x 0.30 mm / 84 x 0.30 mm
- 絕緣電阻:> 200 MΩ x km
- 測試電壓 [50 Hz, 1 min]:2000 V
- 最大電壓:300 V
- 外徑:(2蕊) 7.6 mm / 9.2 mm / 10.6 mm (4蕊) 10.7 mm
- 絕緣材料:裸銅
- 蕊芯:2蕊絞成對. 4蕊絞線
- 外層護套:PVC

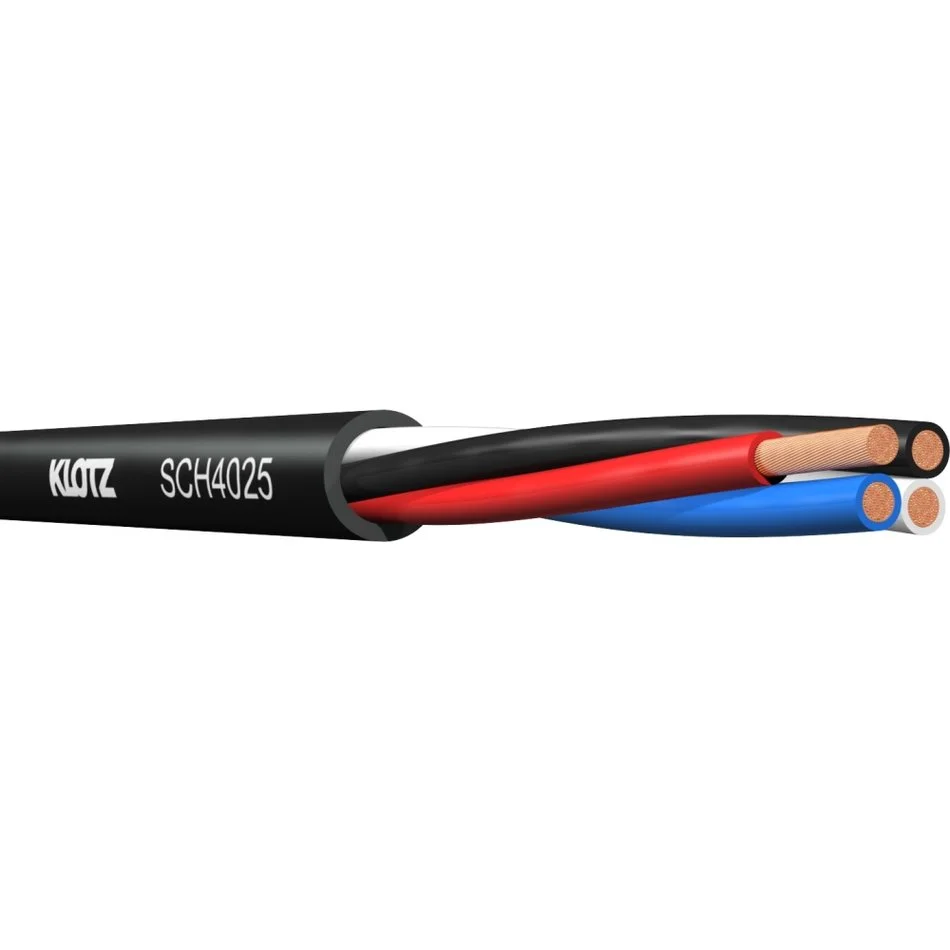

SCH ( FRNC護套 )
- 蕊數 / 導體切面 / 導體結構
2, 4 / 1.5 mm² / 30 x 0.25 mm
2, 4 / 2.5 mm² / 50 x 0.25 mm
2, 4 / 4.0 mm² / 56 x 0.30 mm
4蕊 / 6.0 mm² / 84 x 0.30 mm
4蕊 / 10.0 mm² / 142 x 0.30 mm
8蕊 / 2.5 mm² / 50 x 0.25 mm
- 絕緣電阻:> 200 MΩ x km
- 測試電壓:2000 V
- 最大電壓:300 V
- 導體:裸銅
- 絕緣材料:LSZH (低煙無鹵)
- 外層護套:FRNC (阻燃無腐蝕性護套)
SCFX ( FRNC護套 ) 耐火 (EN 50200)
導體切面 1.0 mm² / 1.5 mm² / 2.5 mm²
- 測試電壓:2000 V
- 最大電壓:300 V
- 外徑:7.0 mm / 7.7 mm / 8.8 mm
- 導體:裸銅
- 絕緣材料:矽利康
- 外層護套:FRNC (阻燃無腐蝕性護套)
- 蕊芯:2蕊絞成對

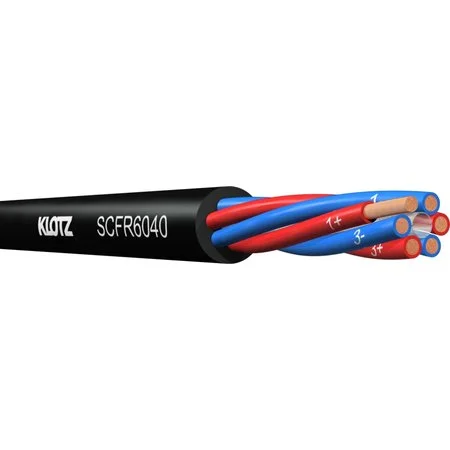

SCFR ( FRNC護套 )
- 導體切面 / 導體結構 / 外徑
2 x 4.0 mm² / 224 x 0.15 mm / 10.0 mm
4 x 4.0 mm² / 224 x 0.15 mm / 12.0 mm
4 x 6.0 mm² / 343 x 0.15 mm / 13.9 mm
6 x 4.0 mm² / 224 x 0.15 mm / 14.3 mm
- 導體電阻:4.5 Ω/km (4.0 mm²) / 3.5 Ω/km (6.0 mm²)
- 絕緣電阻:10 MΩ x km
- 測試電壓:2000 V
- 最大電壓:300 V
- 導體:裸銅
- 絕緣材料:LSZH
- 外層護套:FRNC (阻燃無腐蝕性護套)
SCFR8402 ( FRNC護套 )
導體切面 4 x 2,5 mm² + 4 x 4.0 mm²
導體結構 50x 0.25 mm (2.5 mm²) / 56x 0.30 mm (4.0 mm²)
- 導體電阻:< 7.5 Ω/km (2.5 mm²) / < 4.5 Ω/km (4.0 mm²)
- 絕緣電阻:>10 MΩ x km
- 測試電壓:2000 V
- 最大電壓:300 V
- 導體:裸銅
- 絕緣材料:LSZH
- 外層護套:FRNC (阻燃無腐蝕性護套)
- 蕊芯:8蕊

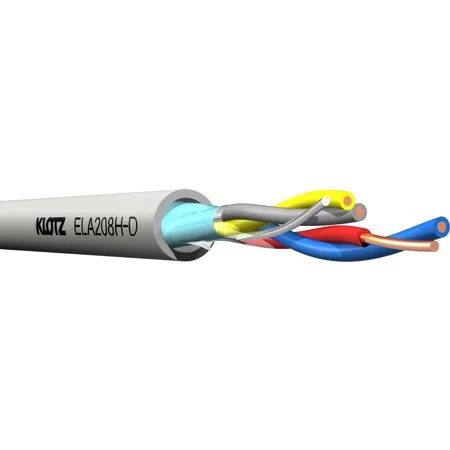

ELA..08H-D ( FRNC護套 )
- 導體電阻:36.6 Ω/km
- 絕緣電阻:> 100 MΩ x km
- 功率:< 120 nF/km
- 測試電壓-導體/導體:500 V
- 測試電壓-導體/隔離網:2000 V
- 最大電壓:225 V
- 蕊芯:1對 / 2對
- 外徑:6.5 mm / 8 mm
- 導體:裸銅 Ø 0.80 mm
- 絕緣材料:LSZH
- 蕊芯:2蕊絞成對
- 纏帶:聚酯箔
- 隔離網:包鋁(AL/PET)+ 裸銅接地線
- 外層護套:FRNC (阻燃無腐蝕性護套)
