KLOTZ

DMX燈光訊號線

camera cable



OT206Y   ( PVC護套 )  AES/ EBU (DMX)

  • 外徑：6.0 mm
  • 外層護套：PVC (藍,黑)
  • 導體結構：鍍錫銅編織, 7 x 0.20 mm (AWG 24/7)
  • 絕緣：泡沫PE
  • 蕊芯：2蕊對絞成雙
  • 隔離網：包鋁AL/PET+ 鍍錫接地線+ 鍍錫銅編織(覆蓋率85%)



  • 導體電阻：< 85 Ω/km
  • 特性阻抗: 110 Ω
  • 電容(導體/導體)：47 pF/m
  • 絕緣電阻：> 30 GΩ x km
  • 測試電壓：1200 V (導體/導體) / 500 V (導體/隔離網)
  • 衰減 [dB/100m]：

OT206PB   ( PUR護套 )  AES/ EBU (DMX)

手機應用程式用

  • 外徑：6.0 mm
  • 外層護套：PUR
  • 導體結構：多股鍍錫銅, 7 x 0.20 mm (AWG 24/7)
  • 絕緣：泡沫PE
  • 蕊芯：2蕊對絞成雙
  • 隔離網：包鋁AL/PET+ 鍍錫接地線+ 鍍錫銅編織(覆蓋率85%)
  • 導體電阻：< 85 Ω/km
  • 特性阻抗: 110 Ω
  • 電容(導體/導體)：47 pF/m
  • 絕緣電阻：> 30 GΩ x km
  • 測試電壓：1200 V (導體/導體) / 500 V (導體/隔離網)
  • 衰減 [dB/100m]：

DC422CY RS232/422   ( PVC護套 )  訊號線

超低電容 100 Ohm 2 x 2 x 0,22 mm² (AWG24/7)

  • 外徑：6.5 mm
  • 外層護套：PVC
  • 導體結構：多股鍍錫銅, 7 x 0.20 mm
  • 絕緣：PE
  • 電纜絞合方式：2對絞合
  • 蕊芯：2蕊對絞成雙
  • 隔離網：包鋁AL/PET, 金屬外層+ 多股鍍錫銅接地線+ 鍍錫銅編織(覆蓋率>75%)
  • 導體電阻：80 Ω/km
  • 特性阻抗: 100 Ω
  • 電容(導體/隔離網)：60 pF/m
  • 絕緣電阻：> 10 GΩ x km
  • 測試電壓：1200 V (導體/導體) / 500 V (導體/隔離網)
  • 衰減 [dB/100m]：

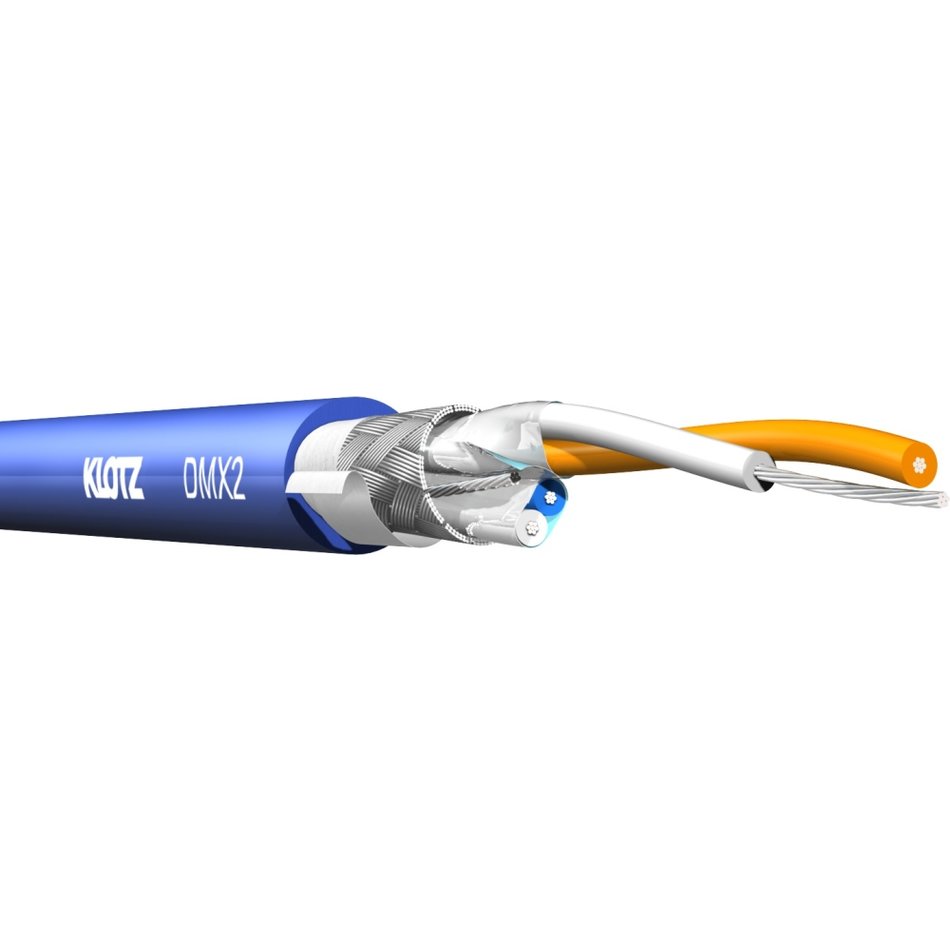

DMX2   ( PVC護套 )  2對DMX線

  • 外徑：8.0 mm
  • 外層護套：PVC
  • 導體結構：多股鍍錫銅, 7 x 0.20 mm
  • 絕緣：泡沫PE
  • 內線隔離網：包鋁AL/PET
  • 接地線：多股鍍錫銅 7 x 0.20 mm
  • 整體隔離網：鍍錫銅編織(覆蓋率85%)
  • 導體電阻：< 85 Ω/km
  • 特性阻抗: 110 Ω
  • 電容(導體/隔離網)：47 pF/m
  • 絕緣電阻：> 10 GΩ x km
  • 測試電壓：1200 V (導體/導體) / 500 V (導體/隔離網)
  • 衰減 [dB/100m]：
