KLOTZ Video視訊線
video cable
第2頁
VD5042LY ( PVC護套 ) UHD/6GSDI
- 外徑:9.9 mm
- 導體:鍍錫銅編織 7 x 0.15 mm
- 絕緣:泡沫PE, 氣體注入, Ø 1.9 mm
- 隔離網:包鋁(AL/PET) + 鍍錫銅編織式, 覆蓋率> 90%
- 內線護套:熱塑性聚酯(TPE-E), Ø 2.8 mm
- 內線數:5
- 外層護套:PVC
- 特性阻抗:75 Ω ± 5%
- 電容:58 pF/m
- 傳播速度:82 %
- 直流電組:內導體 145 Ω/km / 外導體 23 Ω/km
- 回流損失:> 20 dB (50-300 MHz)
- 衰減 [dB/100m]:
VD..062SY HD-SDI ( PVC護套 ) UHD/6GSDI
0.6/ 2.8 AF
- 外徑:12.9 mm
- 導體:實心裸銅, Ø 0.60 mm
- 絕緣:泡沫PE, 氣體注入, Ø 2.8 mm
- 隔離網:雙層包鋁(AL/PET/AL) + 鍍錫銅編織式, 覆蓋率92%
- 內線護套:PVC, Ø 4.5 mm
- 內線數:3
- 外層護套:PVC
- 特性阻抗: 75 Ω ± 1%
- 傳播速度:81 %
- 衰減 [dB/100m]:
VD..062SH HD-SDI ( FRNC護套 ) UHD/6GSDI
0.6/2.8 AF / 3蕊, 5蕊
- 外徑:12.0 mm / 14.5 mm
- 導體:實心裸銅, Ø 0.60 mm
- 絕緣:泡沫PE, 氣體注入, Ø 2.8 mm
- 隔離網:雙層包鋁(AL/PET/AL) + 鍍錫銅編織式, 覆蓋率92%
- 內線護套:LSZH(低煙無鹵) , Ø 4.5 mm
- 外層護套:FRNC (阻燃無腐蝕性護套)
- 特性阻抗:75 Ω ± 1%
- 電容:58 pF/m
- 傳播速度:81 %
- 衰減 [dB/100m]:
VD7062SP ( PUR護套 ) UHD/6GSDI
7 x 0.6/2.8 AF / 戶外
- 外徑:16.5 mm
- 導體:實心裸銅, Ø 0.60 mm
- 絕緣:泡沫PE, 氣體注入, Ø 2.8 mm
- 隔離網:雙層包鋁(AL/PET/AL) + 鍍錫銅編織式, 覆蓋率92%
- 內線護套:PVC 耐低溫, Ø 4.5 mm
- 內線數:7
- 外層護套:PUR
- 特性阻抗:75 Ω ± 1%
- 電容:56 pF/m
- 傳播速度:81 %
- 衰減 [dB/100m]:

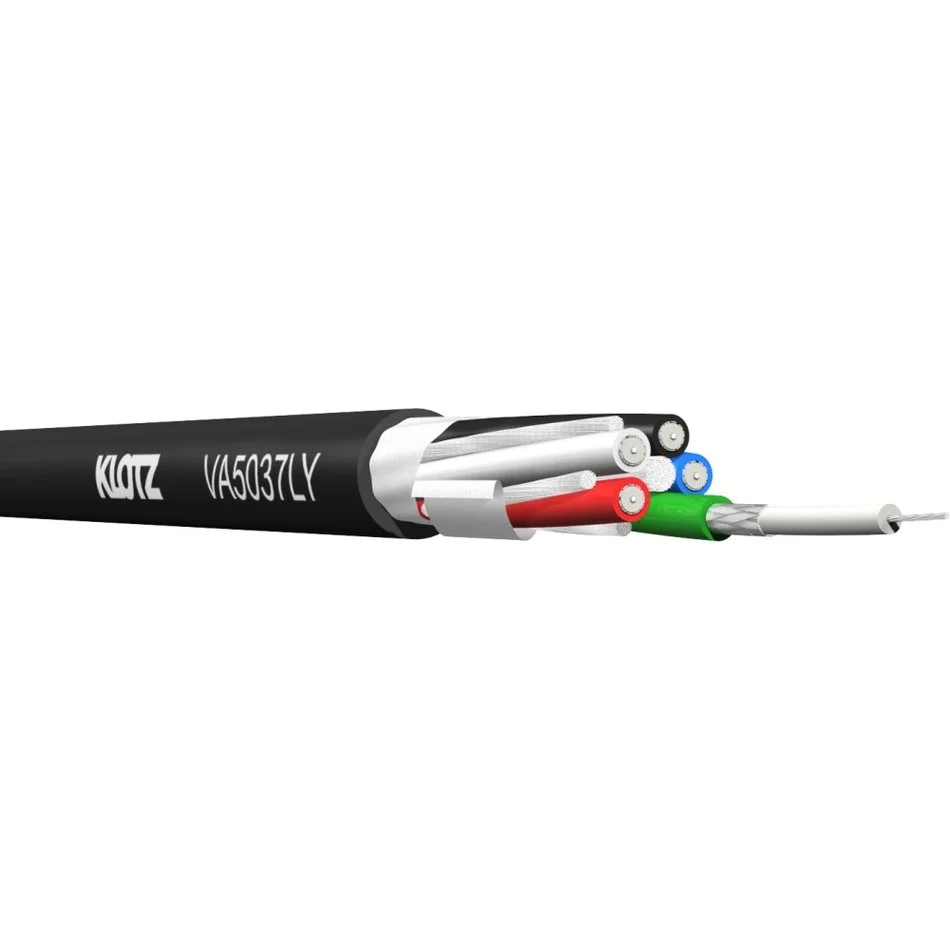

VA5037LY ( PVC護套 )
類比RGBHV傳輸
- 外徑:9.6 mm
- 導體:鍍錫銅絞線, 7 x 0.12 mm
- 絕緣:泡沫PE, 氣體注入, Ø 1.6 mm
- 隔離網:鍍錫銅編織式, 覆蓋率>93%
- 內線護套:PVC, Ø 2.7 mm
- 內線數:5
- 外層護套:PVC
- 特性阻抗:75 Ω ± 5%
- 電容:60 pF/m
- 傳播速度:81 %
- 直流電組:內導體 190 Ω/km / 外導體 31 Ω/km
- 回流損失:> 20 dB (50-100 MHz)
- 衰減 [dB/100m]:

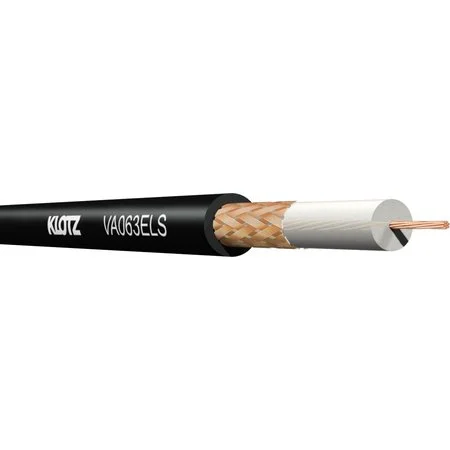

VA063EL ( PVC護套 )
0.6L/3.7 / 類比
- 外徑:5.9 mm
- 導體:實心裸銅 7 x 0.20 mm
- 絕緣:PE, Ø 3.55 mm
- 隔離網:裸銅編織式, 覆蓋率85%
- 外層護套:PVC, (綠,黑)
- 特性阻抗:75 Ω ± 3%
- 電容:67 pF/m
- 傳播速度:66 %
- 直流電組:內導體 78 Ω/km / 外導體 12 Ω/km
- 屏蔽衰減:> 55 dB
- 回流損失: > 23 dB (30-300 MHz) / > 20 dB (300-600 MHz) / > 18 dB (600-900 MHz)
- 衰減 [dB/100m]:
VA063L ( PVC護套 )
0.6L/3.7 / 高屏蔽
- 外徑:6.0 mm
- 導體:實心裸銅 7 x 0.20 mm
- 絕緣:PE, Ø 3.55 mm
- 隔離網:裸銅編織式, 覆蓋率95%
- 外層護套:PVC, (藍,綠,紅)
- 特性阻抗:75 Ω ± 3%
- 電容:60 pF/m
- 傳播速度:66 %
- 直流電組:內導體 78 Ω/km / 外導體 11 Ω/km
- 屏蔽衰減:> 65 dB
- 回流損失: > 23 dB (30-300 MHz) / > 20 dB (300-600 MHz) / > 18 dB (600-900 MHz)
- 衰減 [dB/100m]:
VA063SY ( PVC護套 )
0.6/3.7 / 類比
- 外徑:6.0 mm
- 導體:實心裸銅 Ø 0.60 mm
- 絕緣:PE, Ø 3.7 mm
- 隔離網:鍍錫銅編織式, 覆蓋率92%
- 外層護套:PVC
- 特性阻抗:75 Ω ± 1%
- 電容:68 pF/m
- 傳播速度:66 %
- 直流電組:內導體 61 Ω/km / 外導體 10 Ω/km
- 屏蔽衰減:> 65 dB
- 回流損失:> 26 dB (30-300 MHz) / > 22 dB (300-600 MHz) / > 20 dB (600 - 900 MHz)
- 衰減 [dB/100m]:
VA063SH ( FRNC護套 )
0.6/3.7 / 類比
- 外徑:6.0 mm
- 導體:實心裸銅 Ø 0.60 mm
- 絕緣:PE, Ø 3.7 mm
- 隔離網:鍍錫銅編織式, 覆蓋率92%
- 外層護套:FRNC (阻燃無腐蝕性護套)
- 特性阻抗:75 Ω ± 1%
- 電容:68 pF/m
- 傳播速度:66 %
- 直流電組:內導體 61 Ω/km / 外導體 10 Ω/km
- 屏蔽衰減:> 65 dB
- 回流損失:> 26 dB (30-300 MHz) / > 22 dB (300-600 MHz) / > 20 dB (600 - 900 MHz)
- 衰減 [dB/100m]:
VA064SY ( PVC護套 )
0.6/3.7 / 類比 / 雙層隔離網
- 外徑:6.3 mm
- 導體:實心裸銅 Ø 0.60 mm
- 絕緣:PE, Ø 3.7 mm
- 隔離網1:鍍錫銅編織式, 覆蓋率92%
- 隔離網2:鍍錫銅編織式, 覆蓋率92%
- 外層護套:PVC
- 特性阻抗:75 Ω ± 1%
- 電容:67 pF/m
- 傳播速度:66 %
- 回流損失:> 26 dB (50-300 MHz) / > 22 dB (300-3000 MHz)
- 衰減 [dB/100m]:
VA106SY ( PVC護套 )
1.0/6.6 / 類比
- 外徑:9.0mm
- 導體:實心裸銅 Ø 1,0 mm
- 絕緣:PE, Ø 6.6 mm
- 隔離網:裸銅編織式, 覆蓋率85%
- 外層護套:PVC
- 特性阻抗:75 Ω ± 1%
- 電容:67 pF/m
- 傳播速度:66 %
- 回流損失:> 24 dB (50-300 MHz) / > 21 dB (300-8000 MHz)
- 衰減 [dB/100m]:
VA107SY ( PVC護套 )
1.0/6.6 / 類比 / 雙層隔離網
- 外徑:9.0mm
- 導體:實心裸銅 Ø 1,0 mm
- 絕緣:PE, Ø 6.6 mm
- 隔離網1:裸銅編織式, 覆蓋率85%
- 隔離網2:裸銅編織式, 覆蓋率88%
- 外層護套:PVC
- 特性阻抗:75 Ω ± 1%
- 電容:67 pF/m
- 傳播速度:66 %
- 回流損失:> 26 dB (50-300 MHz) / > 22 dB (300-3000 MHz)
- 衰減 [dB/100m]:
