KLOTZ Video視訊線

video cable



 第3頁

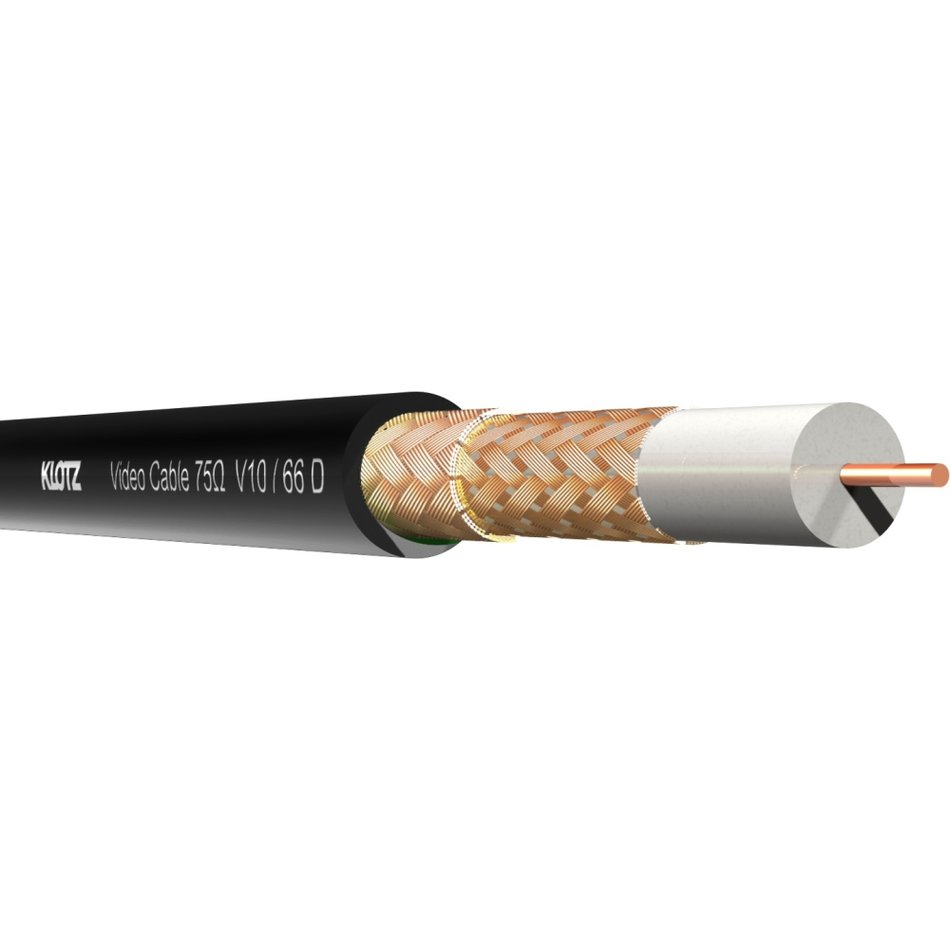

VA107SE   ( PE護套 )

1.0/6.6   /  類比  /  雙層隔離網

  • 外徑：10.0mm
  • 導體：實心裸銅 Ø 1,0 mm
  • 絕緣：PE, Ø 6.6 mm
  • 隔離網1：裸銅編織式, 覆蓋率85%
  • 隔離網2：裸銅編織式, 覆蓋率88%
  • 外層護套：PE
  • 特性阻抗：75 Ω ± 1%
  • 電容：67 pF/m
  • 傳播速度：66 %
  • 回流損失：> 26 dB (50-300 MHz) / > 22 dB (300-3000 MHz)

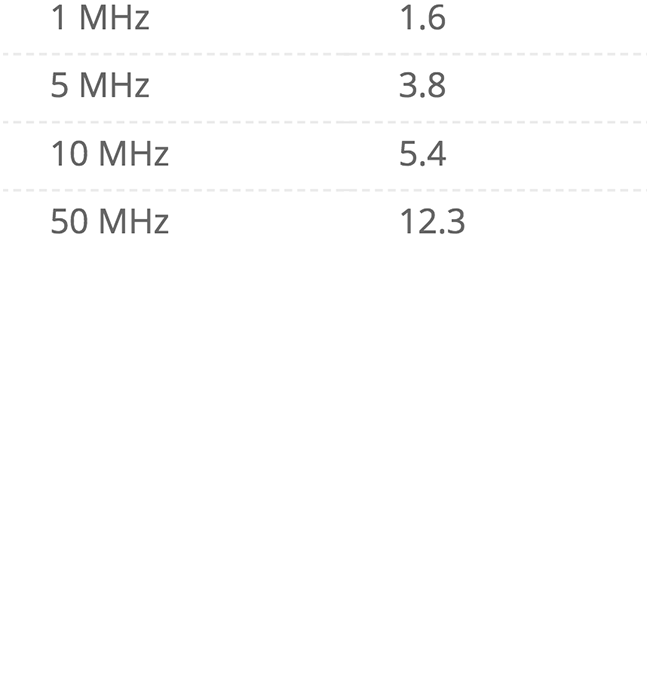

  • 衰減 [dB/100m]：


VSVHSR S   ( PVC護套 )  圓Y/C

Mini DIN接頭用  /  VSVHS

  • 外徑：7.0 mm
  • 導體：鍍錫銅編織 7 x 0.15 mm
  • 絕緣：泡沫PE, 注入氣體, Ø 1,9 mm
  • 隔離網：鍍錫銅纏繞式, 覆蓋率 >95%
  • 內線護套：PVC, Ø 2.8 mm (白,黑)
  • 蕊線數：2
  • 外層護套：PVC
  • 特性阻抗：75 Ω ± 5%
  • 電容：55 pF/m
  • 傳播速度：82 %
  • 直流電組：內導體 138 Ω/km / 外導體 23 Ω/km
  • 衰減 [dB/100m]：

VSVHSZ S   ( PVC護套 )  雙Y/C

BNC接頭用   /  VSVHS-1

  • 外徑：3.4 x 7.0 mm
  • 導體：鍍錫銅編織 7 x 0.15 mm
  • 絕緣：泡沫PE, 注入氣體, Ø 1,9 mm
  • 隔離網：鍍錫銅纏繞式, 覆蓋率 >90%
  • 內線護套：PVC, Ø 3.4 mm (黑)
  • 蕊線數：2線平行可分開
  • 外層護套：PVC
  • 特性阻抗：75 Ω ± 5%
  • 電容：55 pF/m
  • 傳播速度：78 %
  • 直流電組：內導體 140 Ω/km / 外導體 25 Ω/km
  • 衰減 [dB/100m]：
